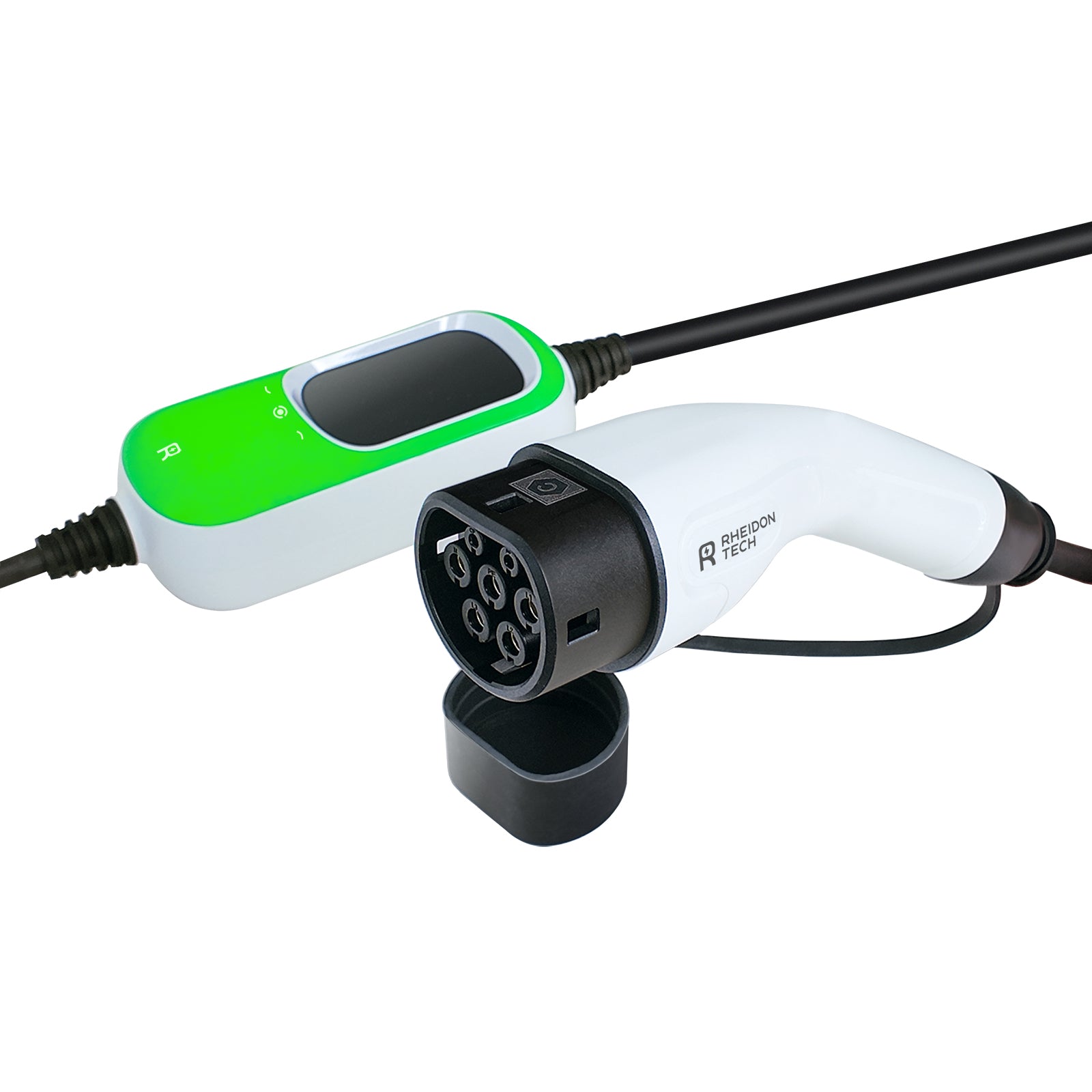

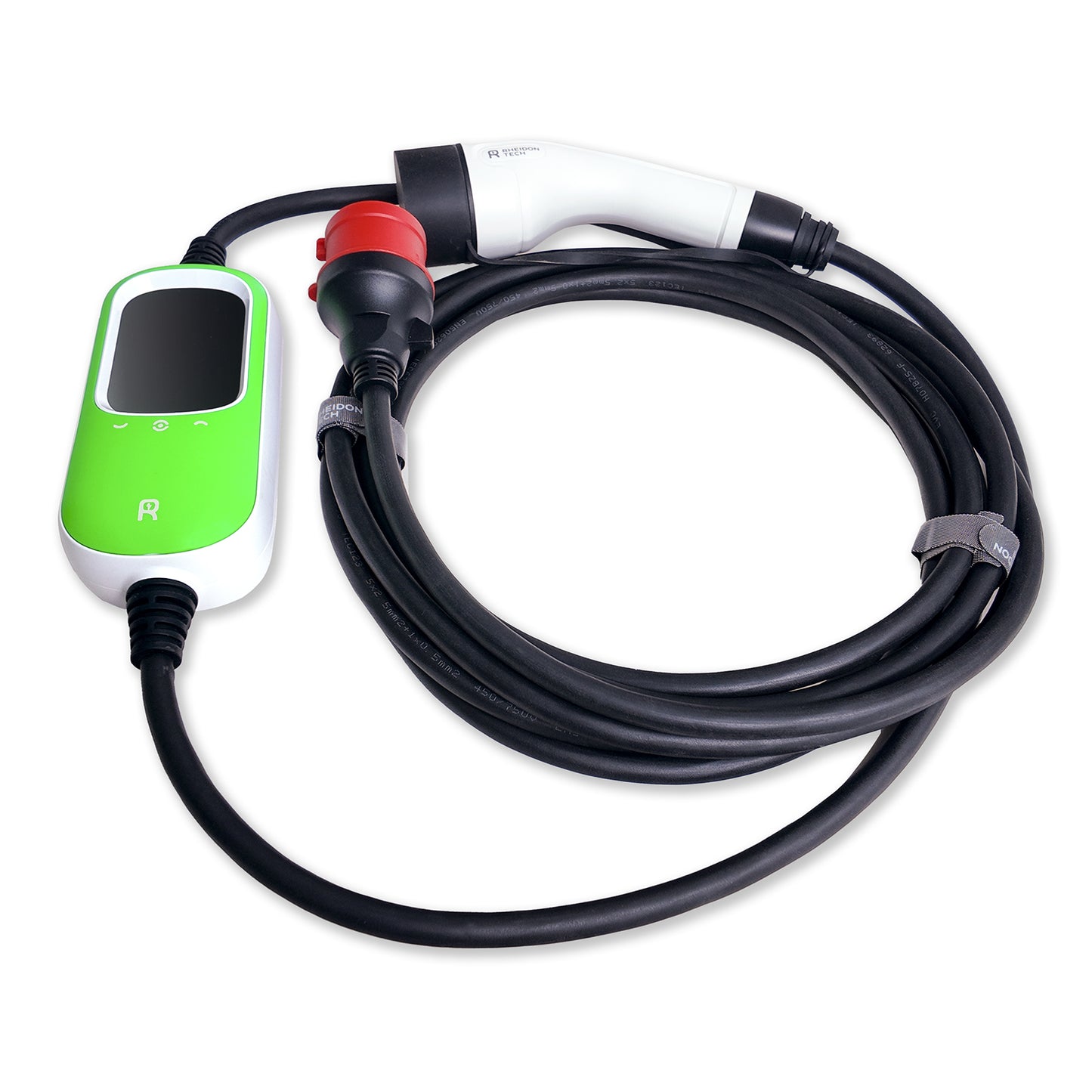

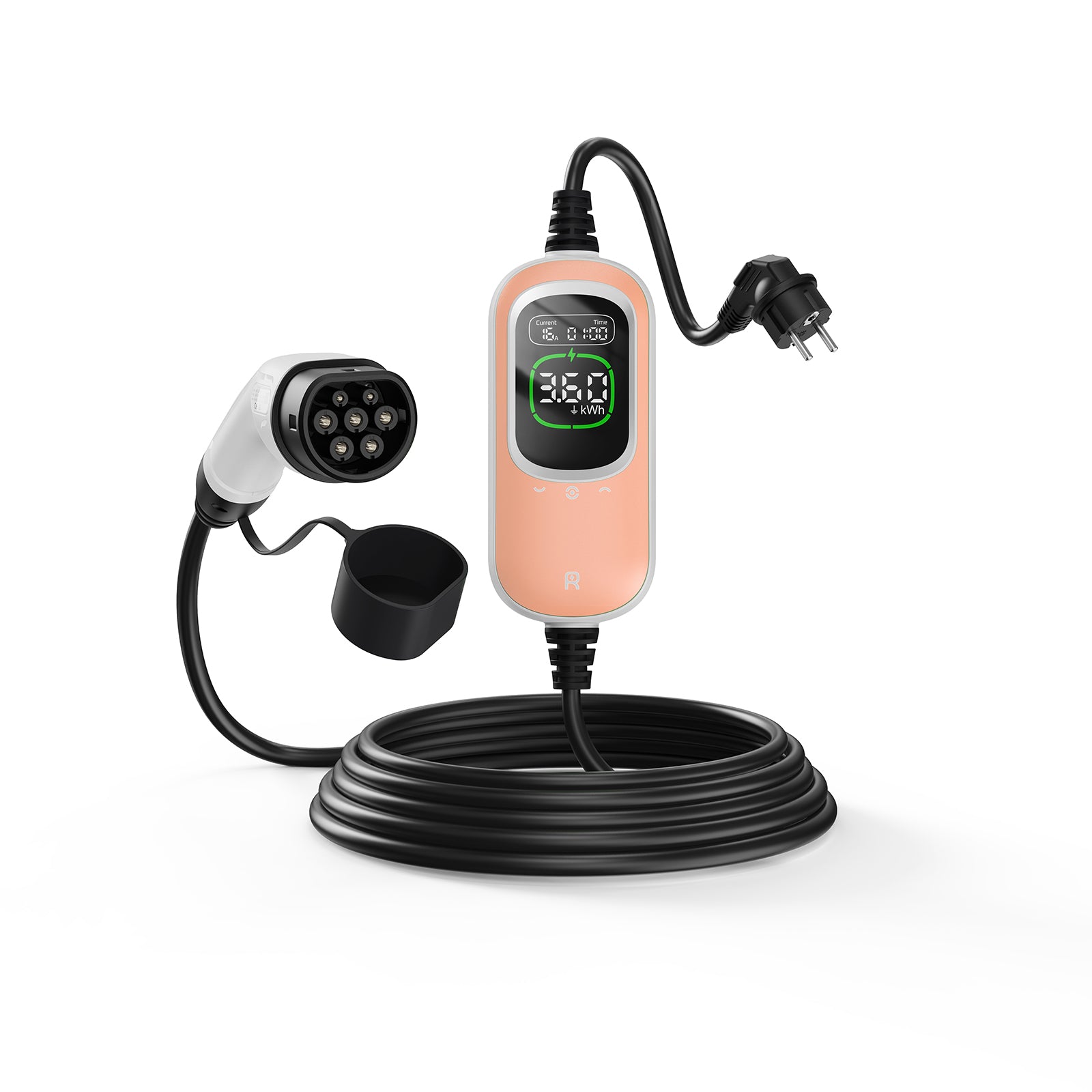

PC100-11K: Caricatore Portatile per Veicoli Elettrici
Il PC100-11K è una potente e flessibile stazione di ricarica mobile, appositamente progettata per veicoli elettrici e ibridi plug-in. È versatile e può essere utilizzato a casa, sul posto di lavoro o in movimento. Grazie al suo design compatto e alla sua impressionante potenza di ricarica di 11 kW, il PC100-11K è il tuo compagno di ricarica affidabile, garantendo una fornitura di energia stabile ovunque tu sia.
Il design innovativo a due modalità consente un facile trasporto, così puoi ricaricare rapidamente mentre sei in movimento. In alternativa, il PC100-11K può essere utilizzato a casa come una wallbox fissa con un supporto di montaggio speciale. Questa combinazione di flessibilità e sicurezza lo rende la soluzione ideale per diverse esigenze.

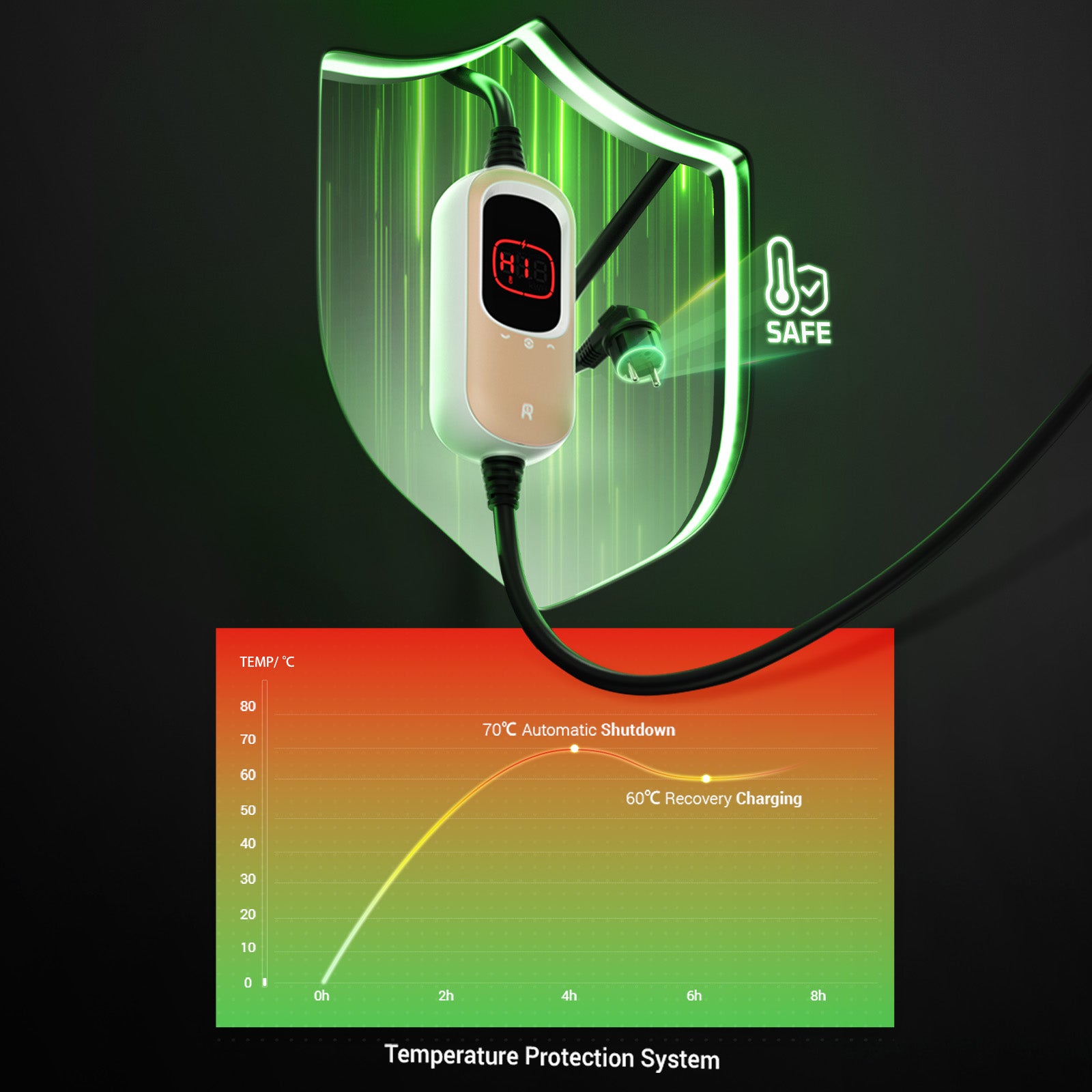

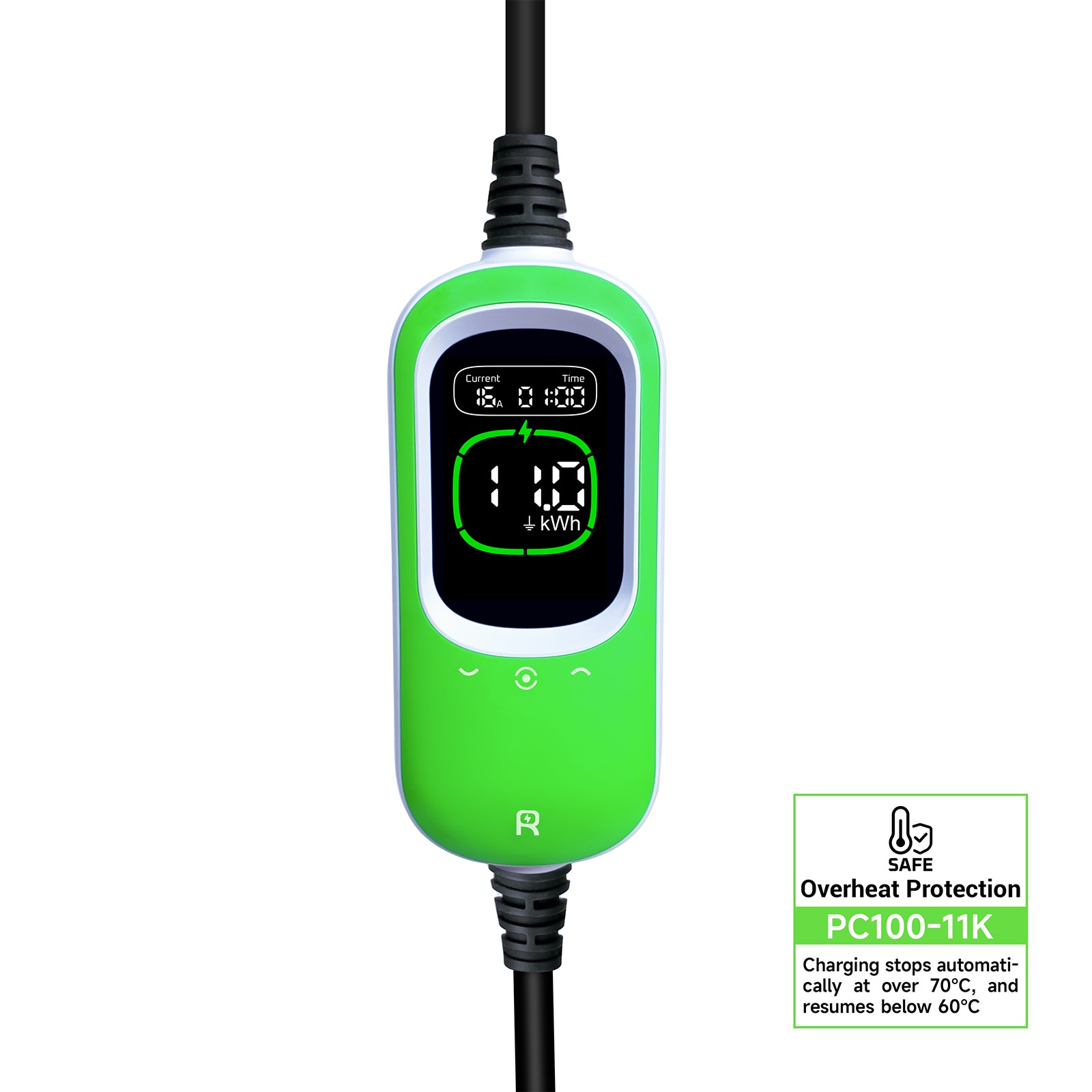

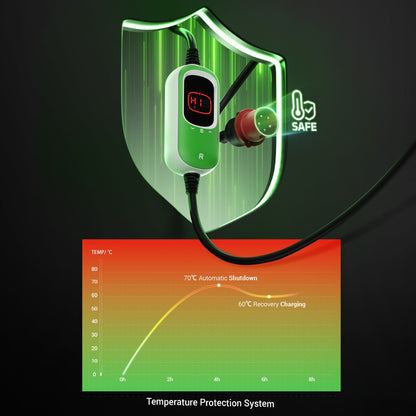

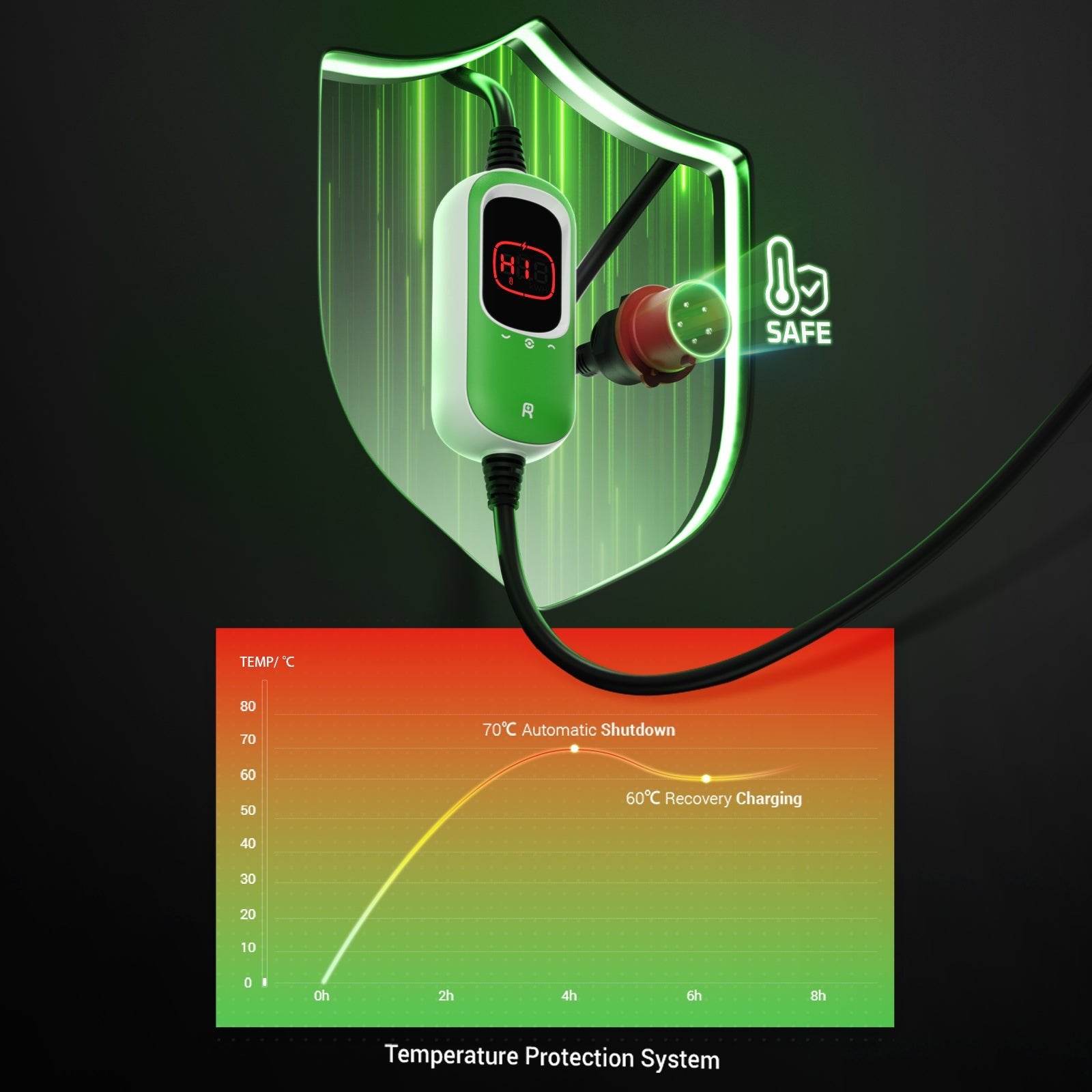

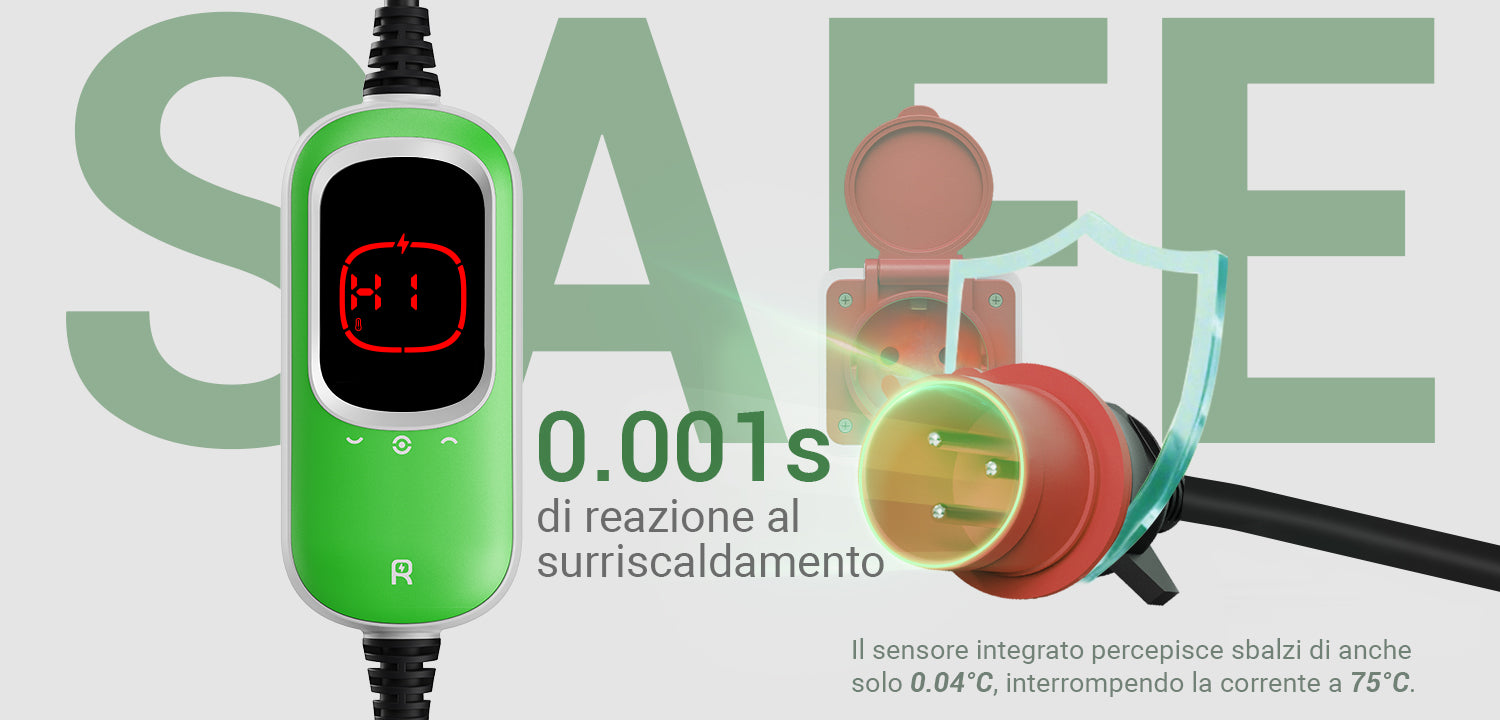

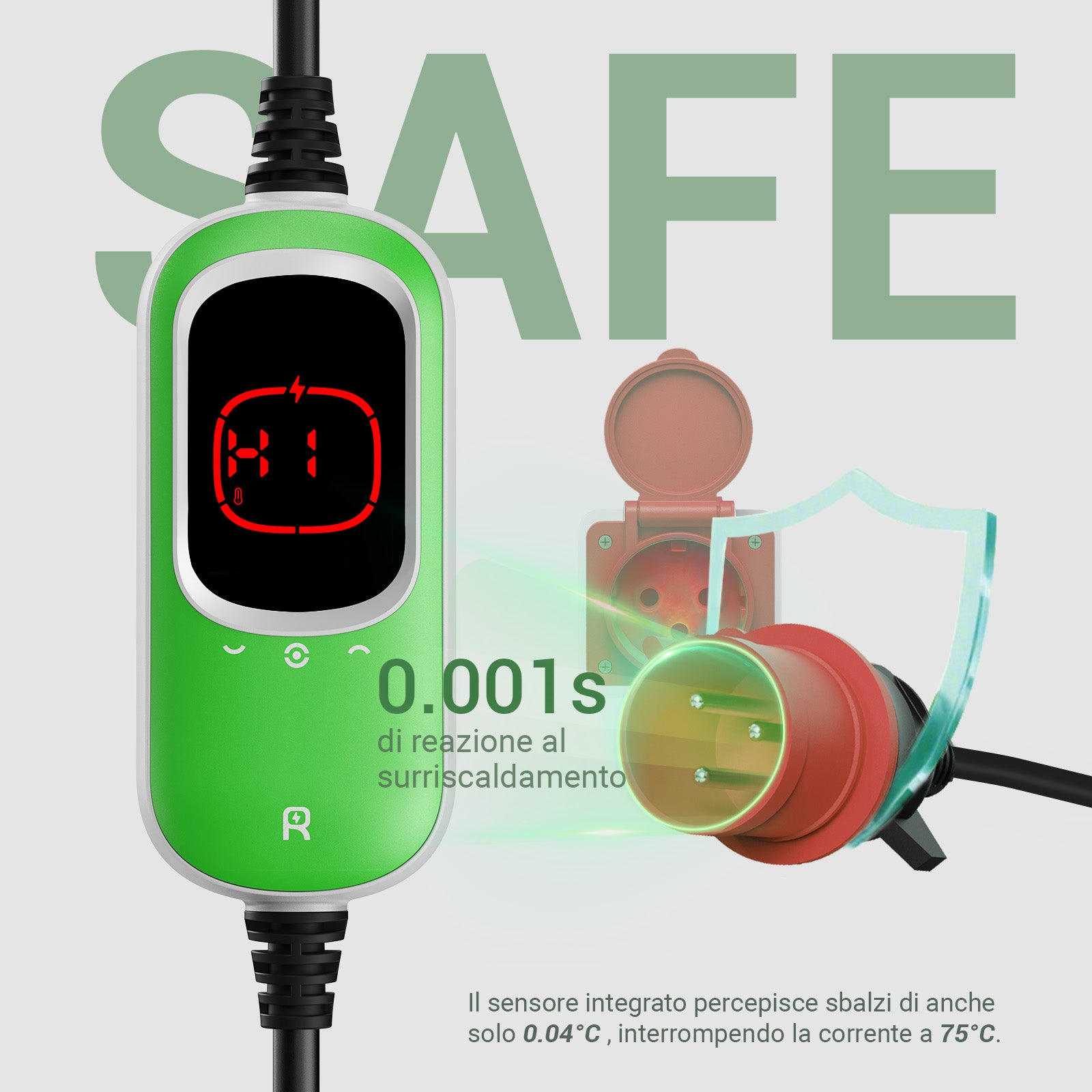

Sicurezza di Ricarica tramite Monitoraggio Intelligente della Temperatura
- Sistema di Monitoraggio Doppio: Monitora sia la temperatura della stazione di ricarica che la spina CEE per prevenire efficacemente il surriscaldamento.

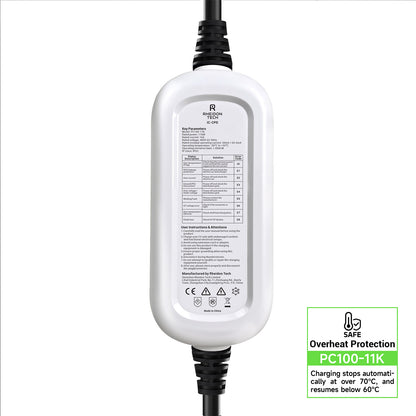

- Interruzione a 70°C: Interrompe immediatamente il processo di ricarica se la temperatura supera i 70°C.
- Ripristino a 60°C: Riapre il processo di ricarica una volta che la temperatura è scesa a un livello sicuro.
Protezione RCD: Rilevamento in Tempo Reale dei Guasti del Circuito e Spegnimento Automatico
- Interruttore di Protezione Doppio: RCD integrato Tipo A (30mA) e protezione DC (6mA) per la massima sicurezza.
- Rilevamento Guasti in Tempo Reale: Monitoraggio continuo del circuito durante il processo di ricarica.
- Spegnimento di Sicurezza Automatico: Interrompe immediatamente il processo di ricarica in caso di guasti del circuito.
Robusto e Durevole – Adatto per Qualsiasi Condizione Meteorologica
- Design Compatto e Resistente: Piccolo ma estremamente resiliente, ideale per usi versatili.
- Classificazione di Protezione IP65: Resistente alla polvere e all’acqua, affidabile per l'uso sia interno che esterno.
- Resistente alla Pressione: Può resistere a una pressione di fino a 2 tonnellate senza problemi.
- Resistente alle Temperature: Funziona in modo affidabile in condizioni di temperatura estreme, da -30°C a +50°C.
Ricarica al 50% in Sole 3 Ore
- Alta Potenza di Ricarica: Potenza massima di ricarica di 11 kW per una ricarica efficiente.

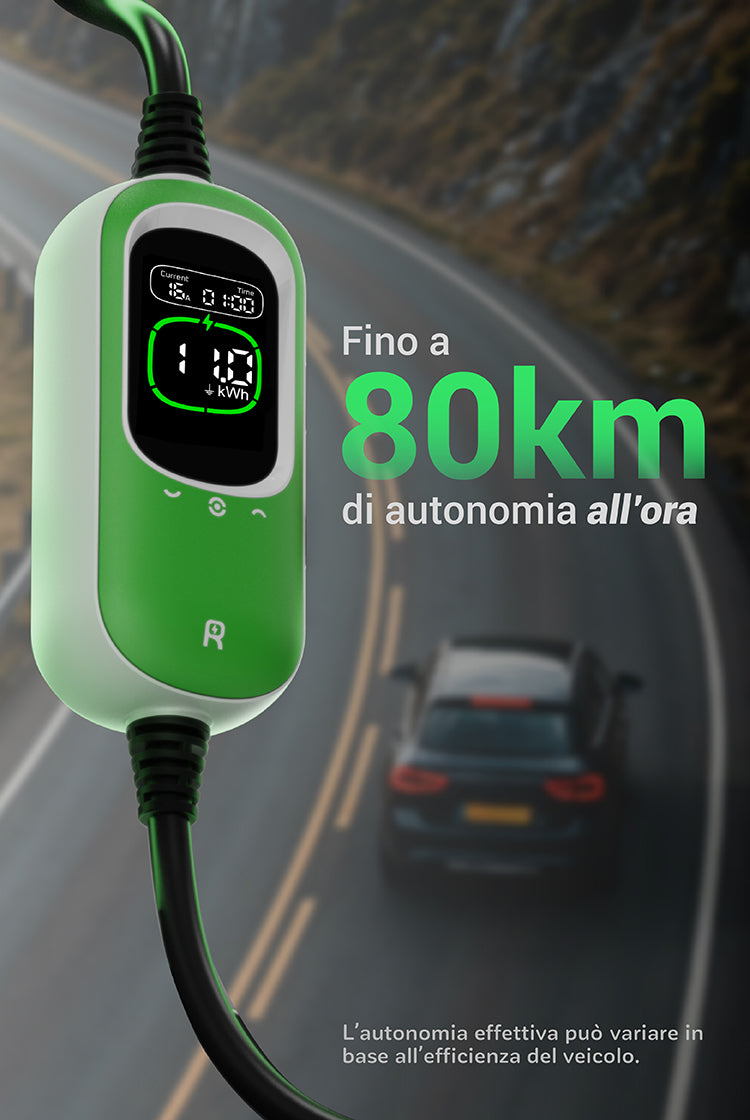

- Aumento dell'Autonomia: Fino a 80 km di autonomia per ora di ricarica. (Esempio: Tesla Model 3 Long Range)

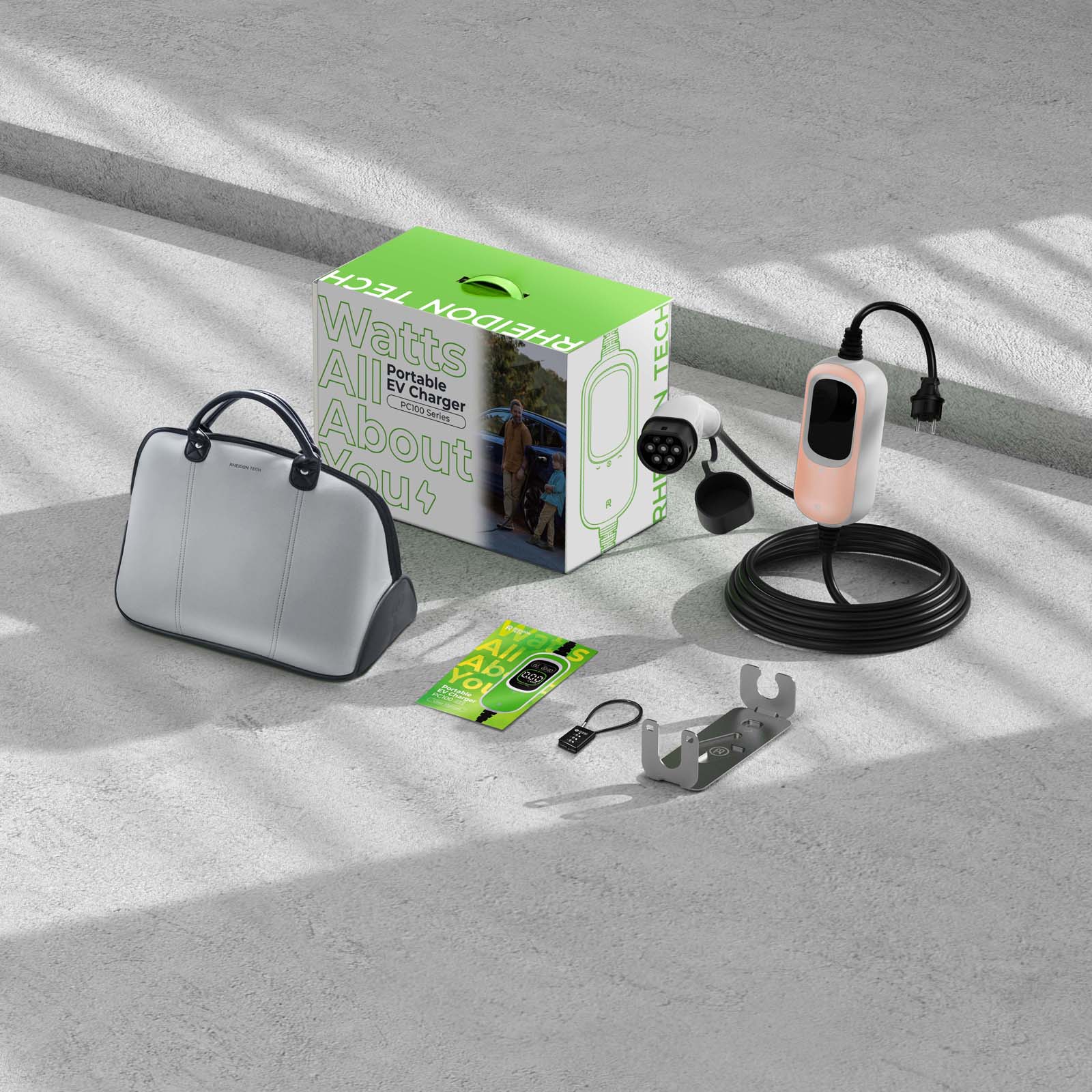

Portatile per l'Uso in Movimento o Fisso a Casa – Due Modalità, Flessibile per le Tue Esigenze
- Design Innovativo: Offre opzioni di utilizzo flessibili per vari scenari di ricarica.
- Stazione di Ricarica Portatile: Facile da trasportare, perfetta per l'uso in movimento e per esigenze di ricarica flessibili.

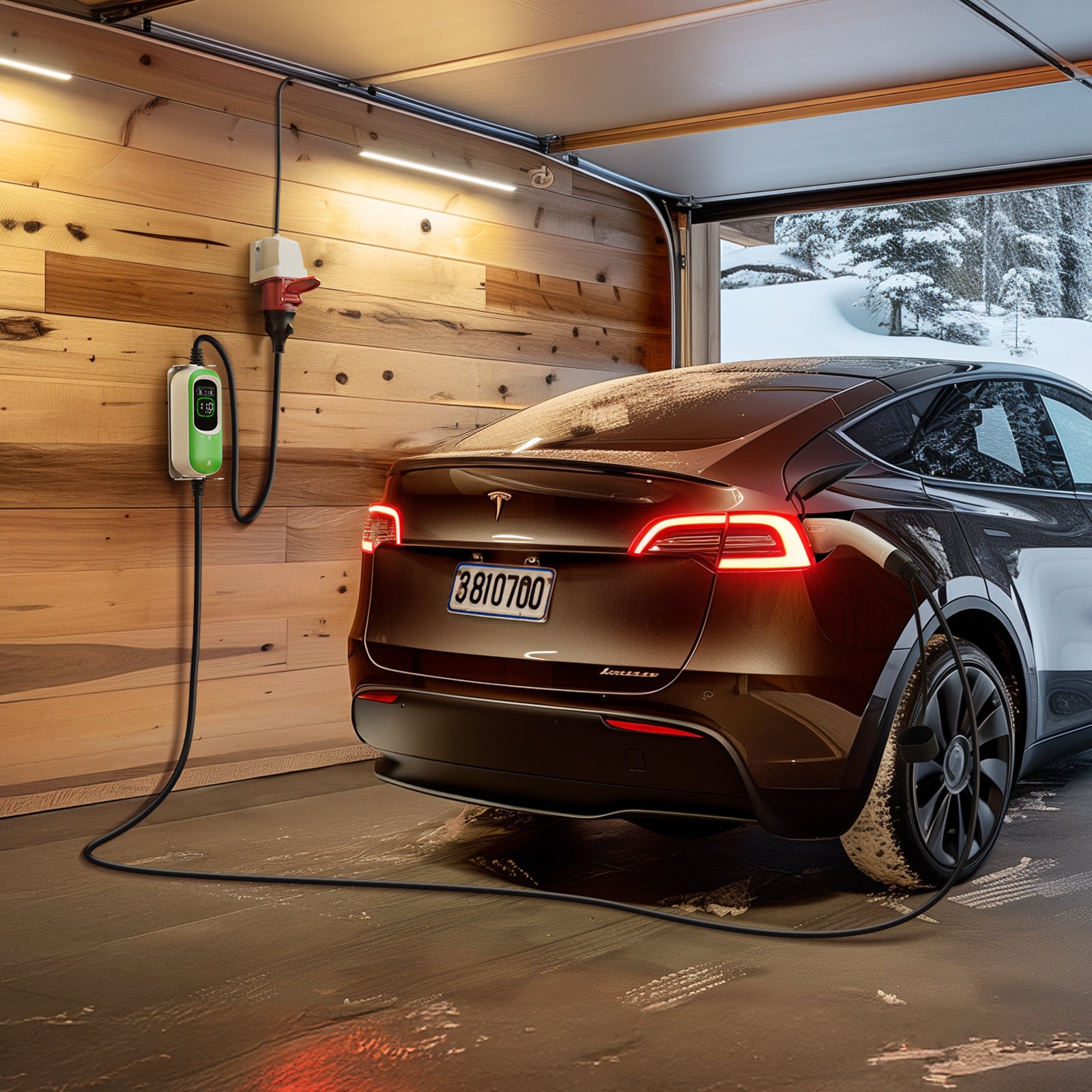

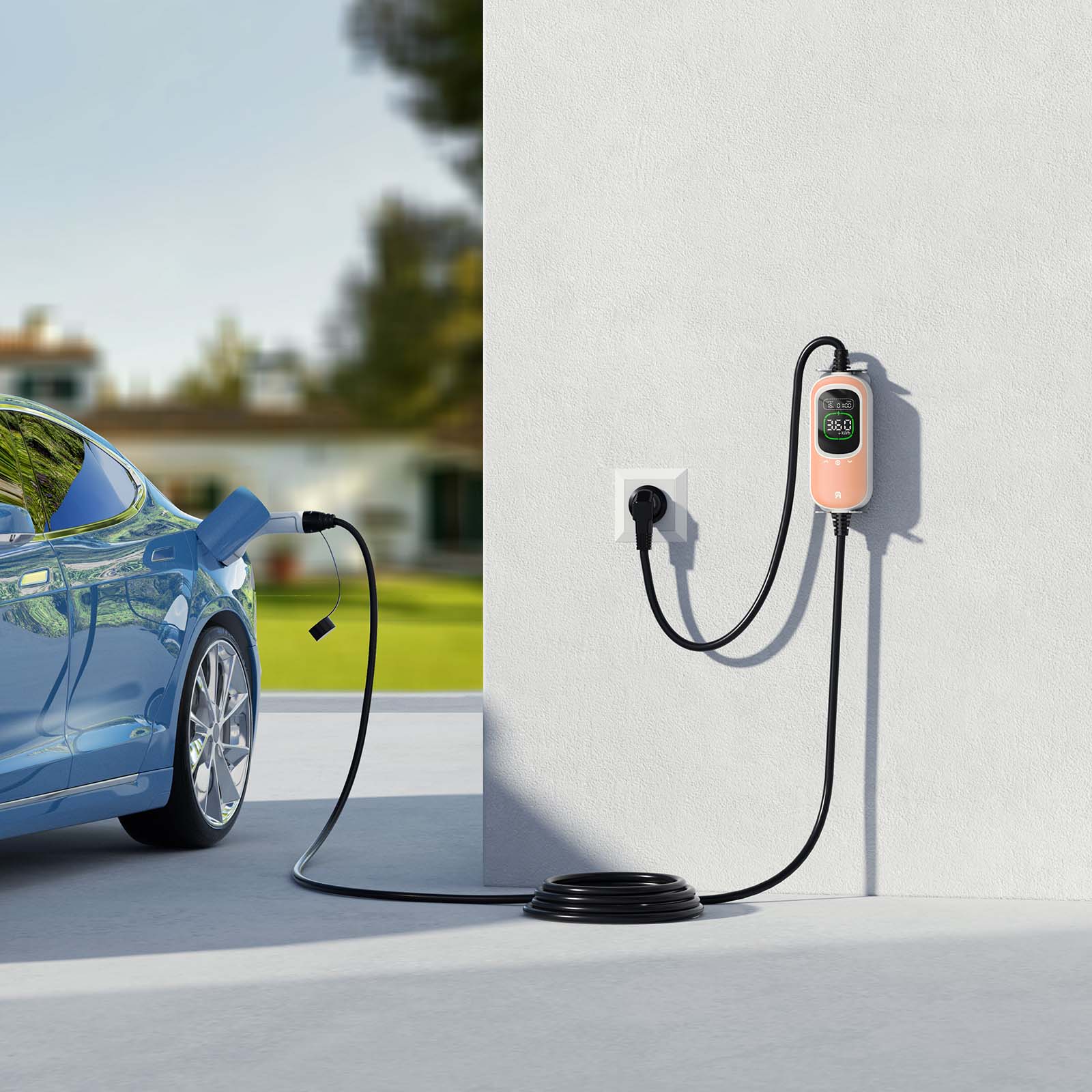

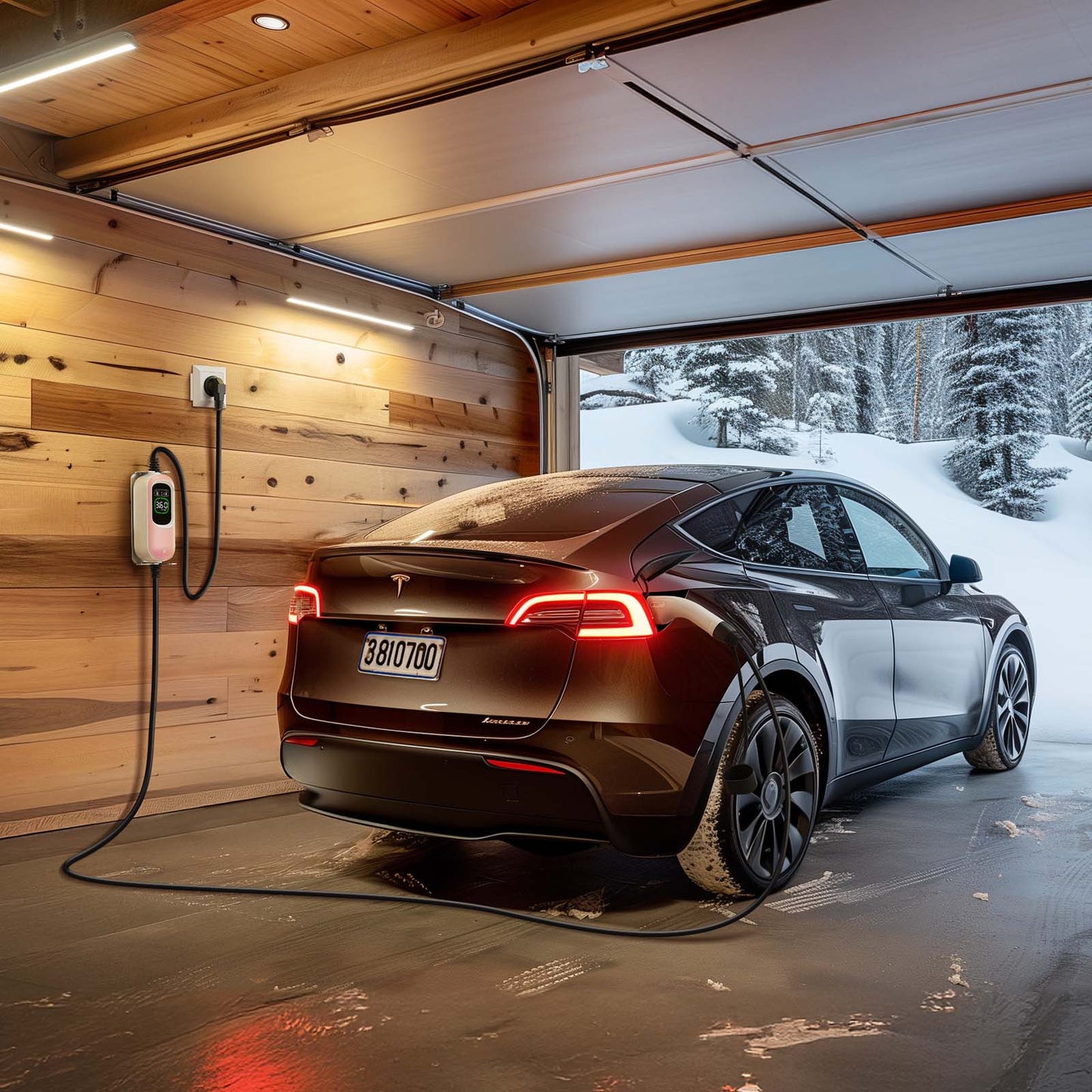

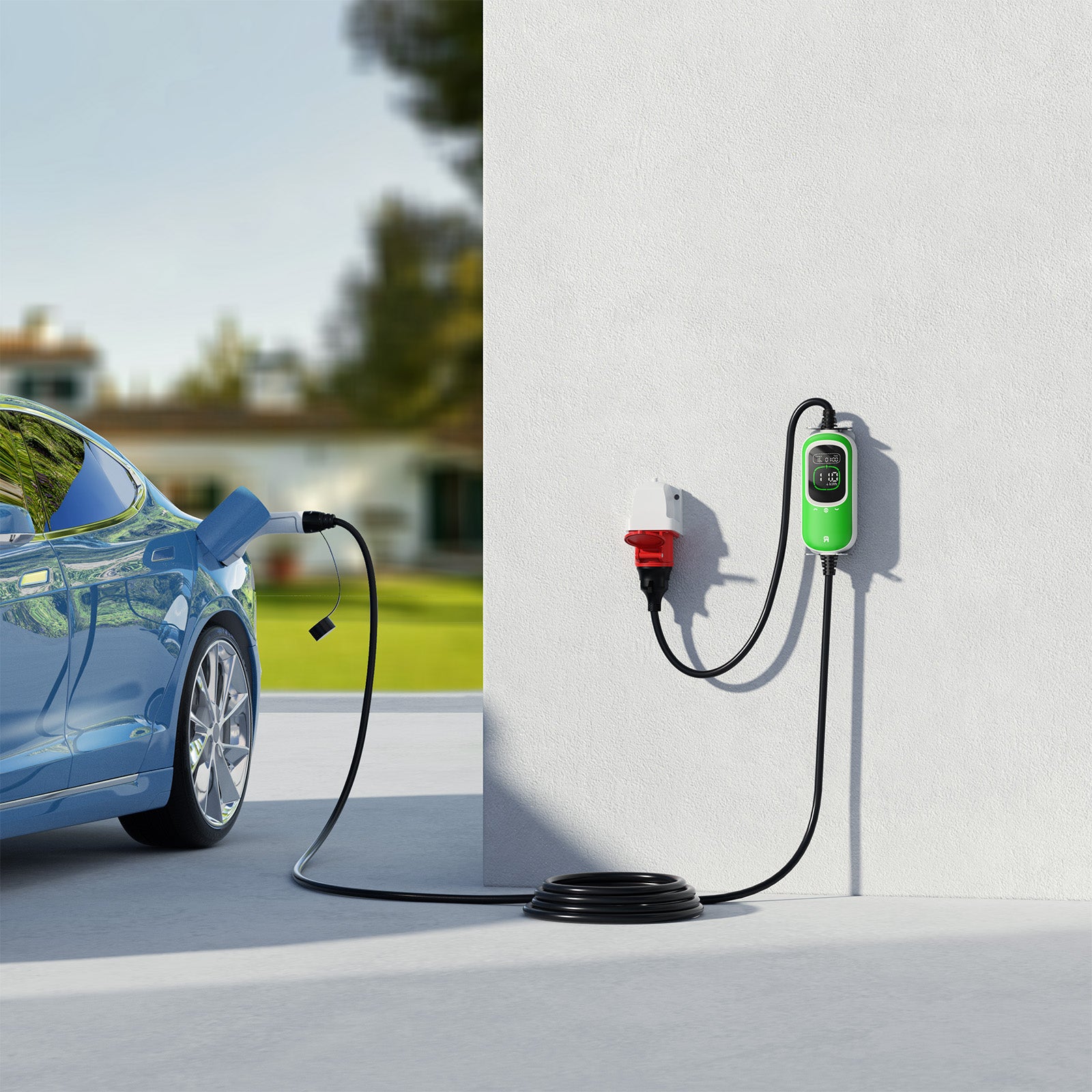

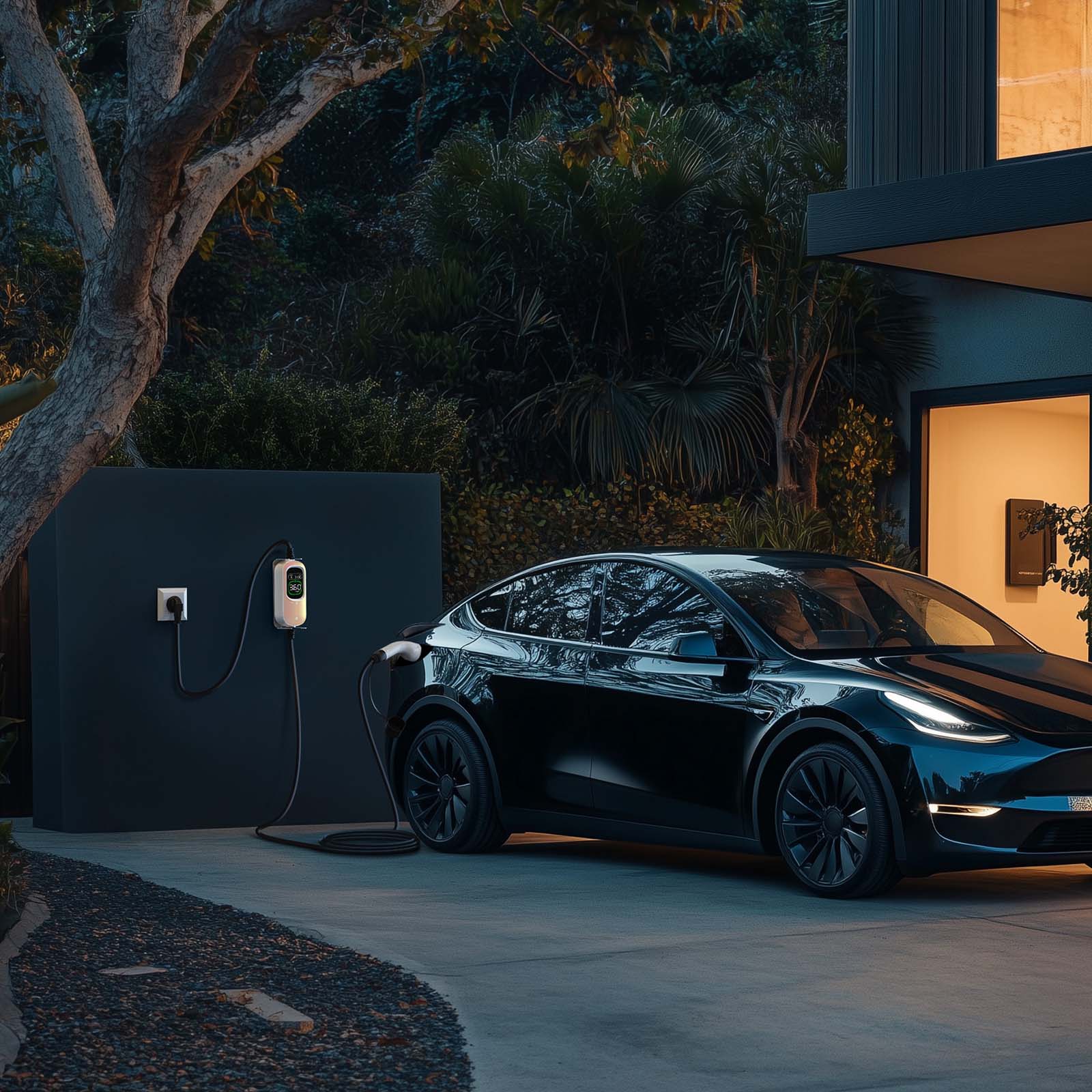

- Pratica Wallbox: Facile da montare a parete con un supporto speciale – perfetta per l'uso domestico.
Plug & Play – Senza Preoccupazioni e Economica
- Installazione Non Necessaria: Funziona senza necessità di installazione professionale o configurazioni aggiuntive.

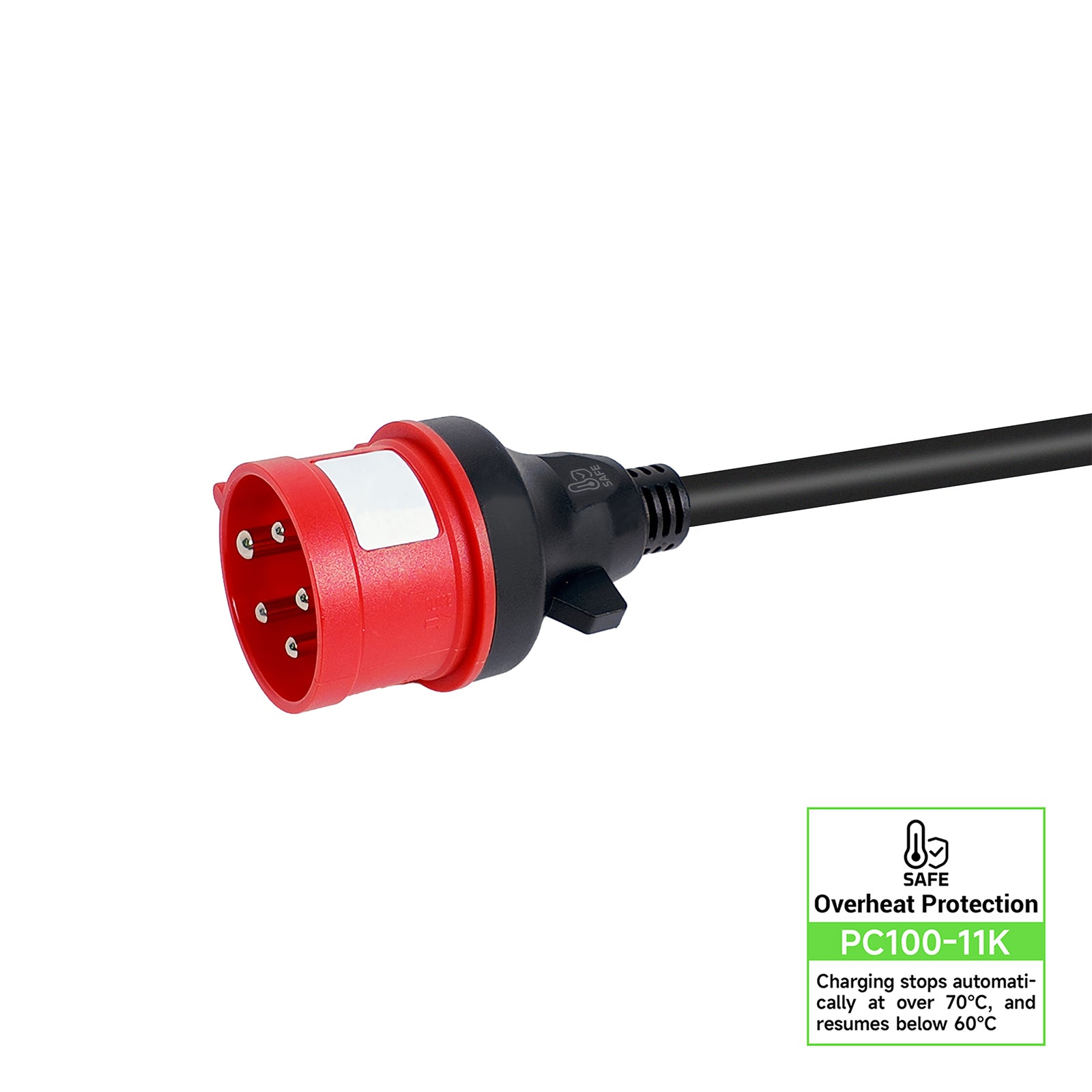

- Plug-and-Play: Basta collegarlo a una presa CEE 16 A ed è pronto per l'uso.
- Risparmio sui Costi: Risparmia sui costi di installazione ed evita regolazioni complicate.

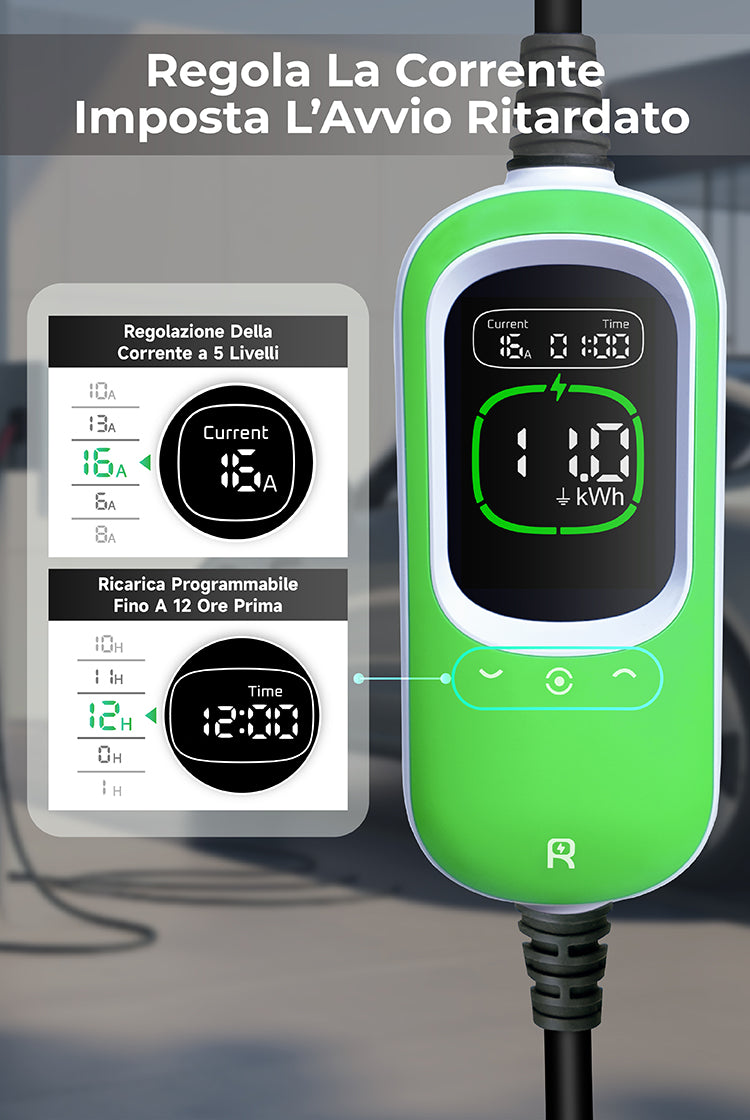

Controllo Facile della Corrente con la Pressione di un Tasto
- Regolazione Individuale della Ricarica: La potenza di ricarica può essere regolata in modo flessibile da 1,4 kW a 11 kW.
- Ricarica Ottimizzata Notturna: Funzione di avvio ritardato per una ricarica economica durante le ore non di punta.
Consumo in Standby di Solo 0,003 kWh
- Consumo Minimo in Standby: Solo circa 3 W in standby per la massima efficienza energetica.
- Consumo Energetico Annuale: Solo 26,28 kWh con funzionamento continuo – paragonabile a un router Wi-Fi.
- Efficienza e Rispetto dell'Ambiente: Riduce le perdite energetiche inutili e conserva l'ambiente.
Compatibile con il 99% di Tutti i Modelli EV sul Mercato

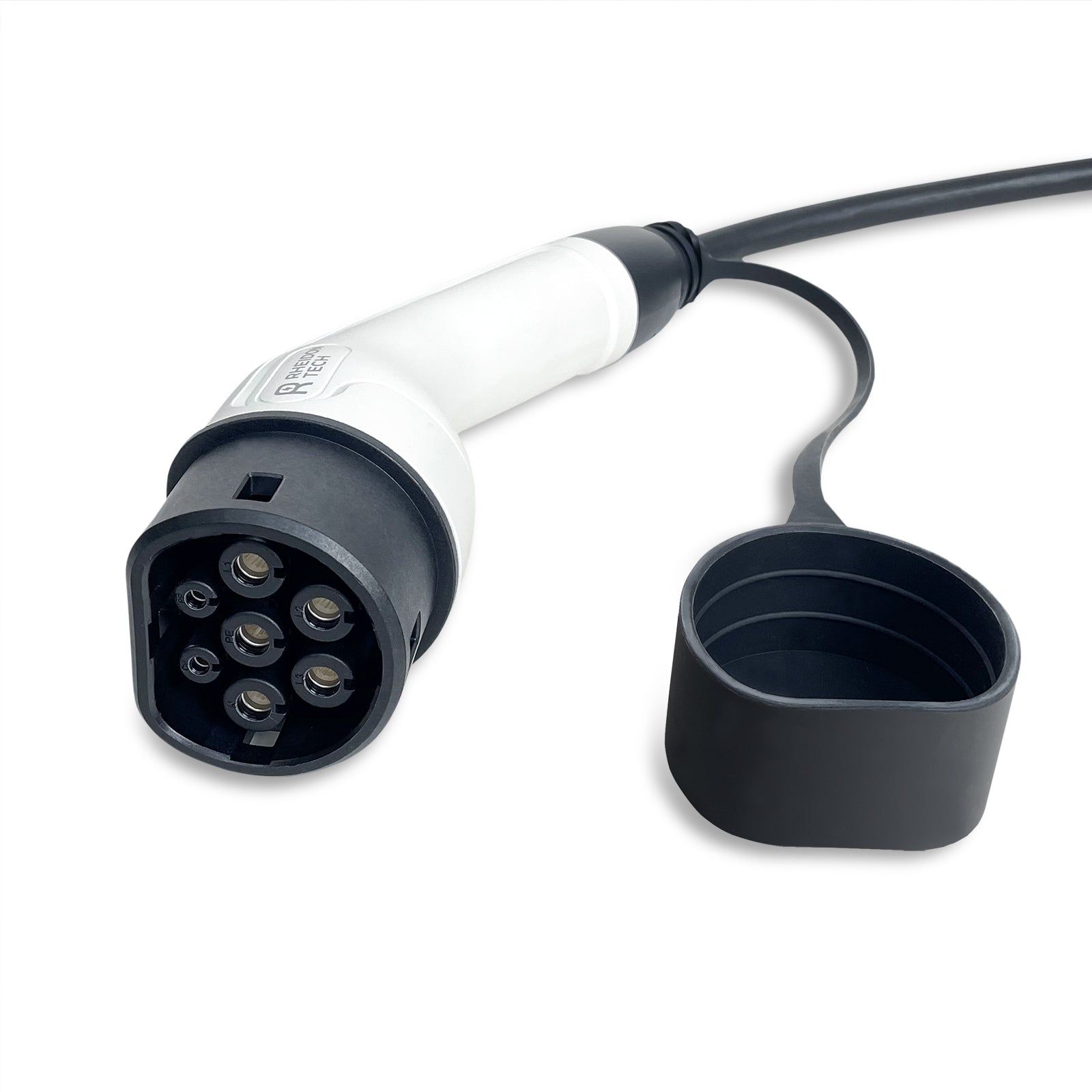

- Compatibilità Universale: Supporta il 99% dei veicoli elettrici con una porta di ricarica Tipo-2.
- Marche Supportate: Volkswagen, Mercedes, BMW, Audi, Skoda, Opel, Seat, Hyundai, Ford, Kia, Renault, Dacia, Volvo, Fiat, Toyota, Tesla, Mini, Mazda, Peugeot, Citroën, Nissan, e molte altre.

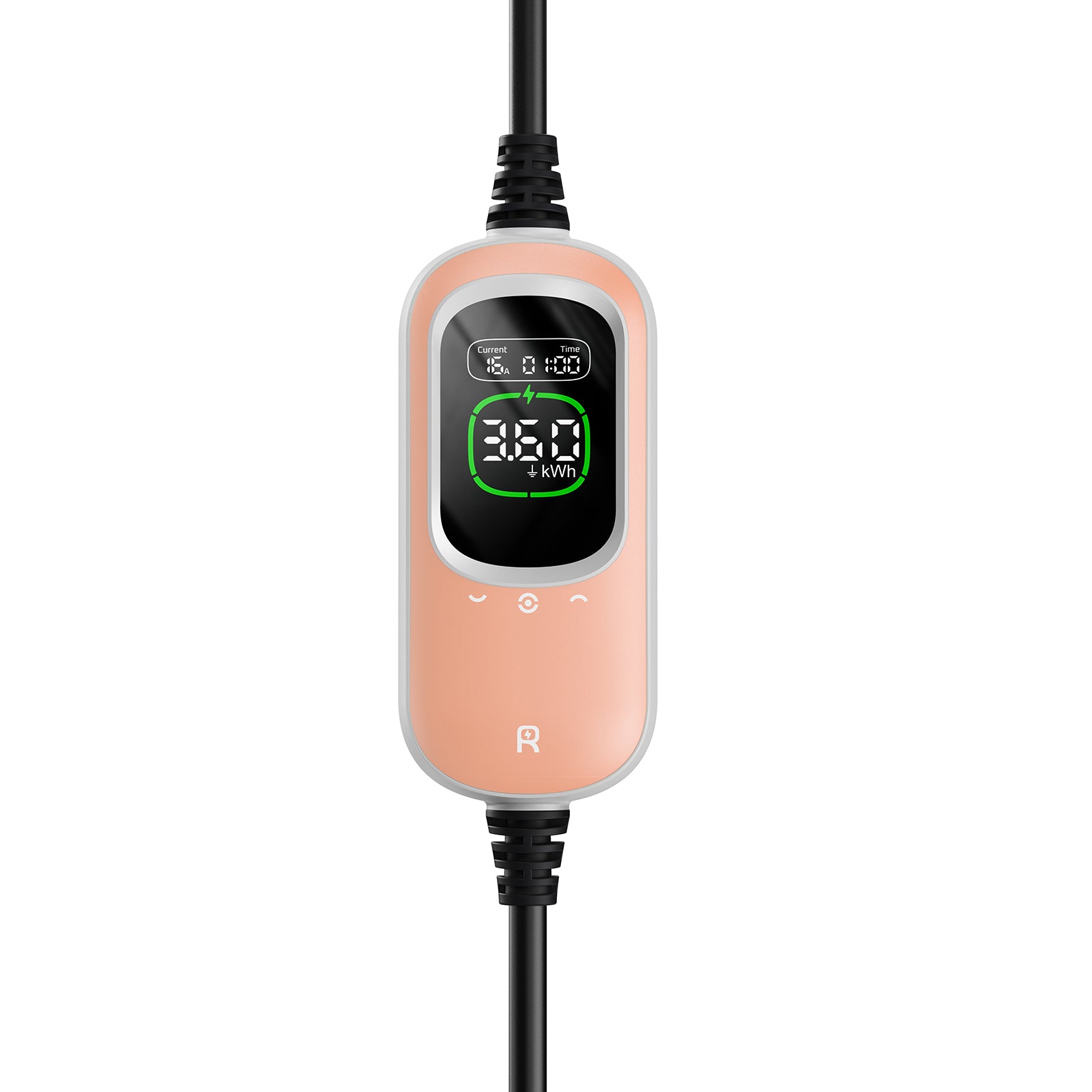

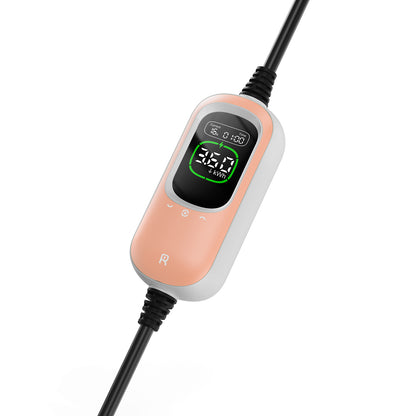

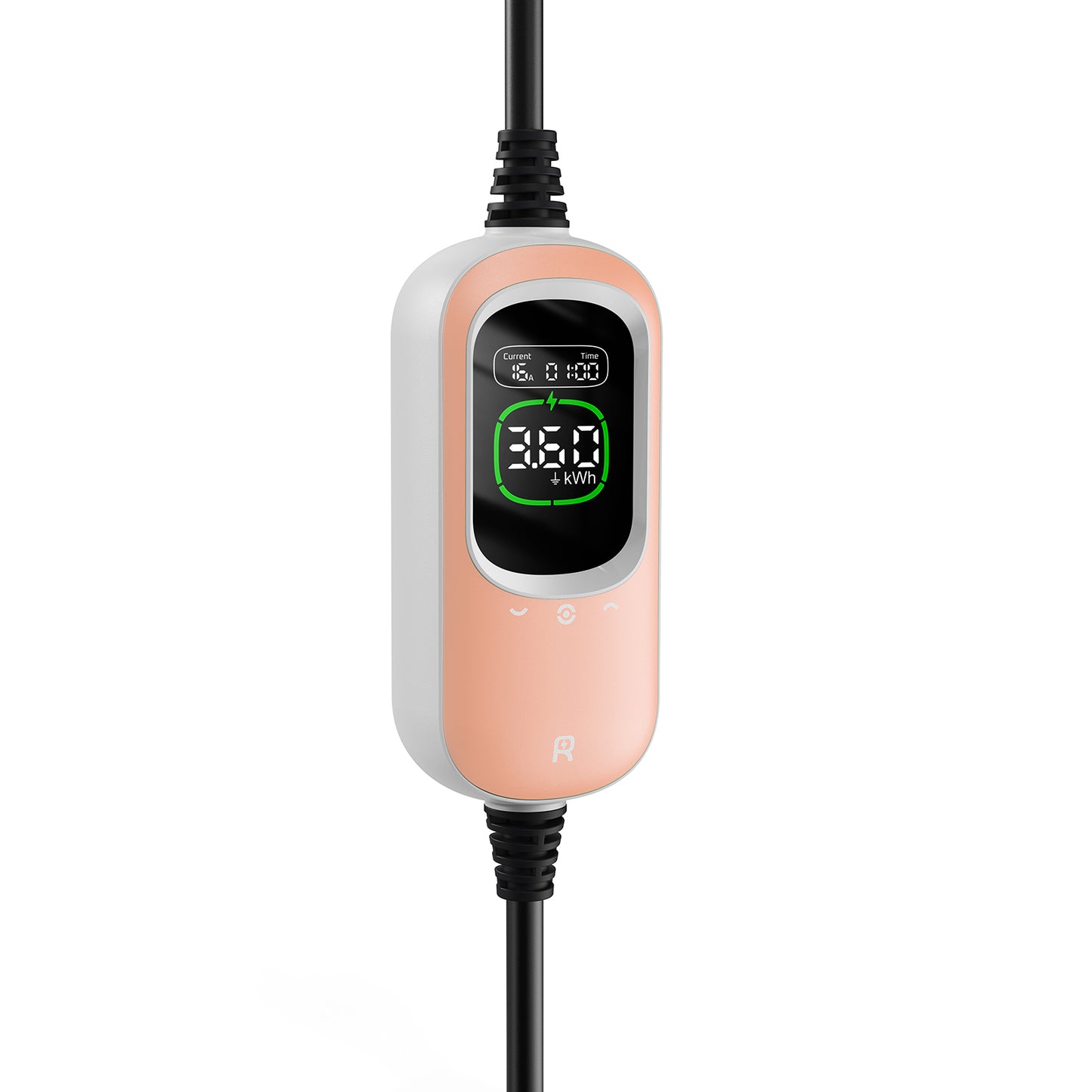

Display Grande per una Chiara Panoramica
- Informazioni in Tempo Reale: Visualizza la tensione, la corrente, la potenza e l'energia ricaricata in tempo reale.
- Facile da Usare: Display facilmente leggibile per un monitoraggio comodo.
Potenza di Ricarica
- Potenza di Ricarica Massima: 11 kW (16 A trifase)
- Display Ampere e Stato: Tramite display LED
- Regolazione della Potenza di Ricarica: Premendo il pulsante
- Potenza di ricarica regolabile tra 1,4 kW e 11 kW a seconda del numero di fasi del caricatore a bordo dell'auto (corrente di ricarica regolabile da 6A a 16A)
Specifiche del Prodotto
- Wallbox Mobile/Stazione di Ricarica: IC-CPD, conforme a EN IEC 62752:2016/A1:2020
- Dimensioni: circa 21,2 x 9,4 x 6,5 cm
- Peso: circa 4,3 kg (incluso imballaggio)
- Connessione: Monofase o trifase
- Tensione Nominale: 230 - 240 V (monofase) / 400 - 415 V (trifase)
- Frequenza Nominale: 50 Hz
- Potenza in Standby: 3,1 W (LED spenti)
Condizioni Ambientali Permissibili
- Posizione di Installazione: Uso interno ed esterno
- Temperatura di Funzionamento: -30 °C a + 50 °C
- Temperatura di Stoccaggio: -30 °C a + 65 °C
- Altitudine: Massimo 2.000 m sopra il livello del mare
- Umidità Relativa: Massimo 95% (senza condensazione)
- Resistenza agli Impatti: IK10
Sicurezza
- Modulo di protezione DC integrato con rilevamento DC e rilevamento AC aggiuntivo (6mA DC, 30mA AC).
- Protezione contro il Furto: Bloccaggio del cavo di ricarica
- Tensione di Ingresso: Controllo fase e tensione
- Funzioni di Commutazione: Controllo delle funzioni di commutazione
- Controllo di Messa a Terra: Per reti TT, TN (controllo messa a terra commutabile per reti IT - modalità Norvegia)
- Sensore di Corrente: Trifase
- Sensori di Temperatura: Regolano la corrente di ricarica in caso di sovratemperatura
- IP65: Protezione contro sporco e acqua, adatto per funzionamento continuo all'aperto
FAQs
Do the Rheidon Tech chargers have RCD protection module (direct current fault protection)?
All Rheidon Tech chargers are equipped with Type A + DC 6 mA With Protective Conductor Monitoring.
Why does the Rheidon Tech PC100 Charger provide a safer charging experience? What specific safety features does it include?
In addition to standard safety protection features, the PC100 is equipped with NTC temperature monitoring at the plug end. If abnormal temperature conditions are detected, charging will automatically stop and will only resume once the temperature drops to a safe level, ensuring protection for the entire charging system.
Why does the Rheidon Tech Charger need to test the grounding circuit?
In actual customer installation conditions, the grid is not grounded everywhere.Especially in areas with high safety requirements or permafrost areas, isolation transformers are used to eliminate the risk of electric shock in terminal equipment.In order for RT to work in these areas, ground detection can be deactivated. It is also suitable for networks where grounding cannot be detected (for example in Norway).
What connection cable (wire cross-section) should I use with the Rheidon Tech Charger?
A miniature circuit breaker (MCB) protects your wiring by automatically shutting off the circuit when excessive current flows, preventing overheating or damage. The recommended cable sizes for the Rheidon Tech Charger depend on the maximum current and installation method:
For maximum current of 32 A:
6 mm²: Surface-mounted cables (not embedded in walls).
6-10 mm²: Cables installed within conduits.
10 mm²: Cables embedded in insulated walls.
For maximum current of 16 A:
2.5 mm²: Surface-mounted cables.
4 mm²: Cables installed within conduits.
10 mm²: Cables embedded in insulated walls.
Important Notes:
The final cable size should be determined by a qualified electrician, considering the specific installation conditions.
Electricians must also account for the simultaneity factor, which assumes the cable operates at full load continuously. This factor is essential for accurate cable sizing.
How to set the charging parameters for electric vehicles? Why does the charging speed vary?
For the 22 kW Rheidon Tech Charger ,the charger allows you to set the current between 6 A and 32 A.
For the 3.6 kW and 11 kW Rheidon Tech Charger, the charger allows you to set the current between 6 A and 16 A.
You can also lower the power setting if needed.
To use the charger at full power:
The 22 kW charger requires a 32 A fuse.
The 3.6 kW and 11 kW charger requires a 16 A fuse.
Important Notes:
The vehicle’s On-Board Charger (OBC) plays a crucial role in determining the maximum charging speed, as different vehicles support varying AC charging rates.
Higher current (more amps) allows for faster charging.
Lower current offers more efficient charging, helping extend battery life and stabilize the power grid.
Please note that the vehicle may limit the actual charging power, meaning it could be lower than the charger’s maximum capacity.
For more information on the factors affecting EV charging speed, feel free to visit our blog.
