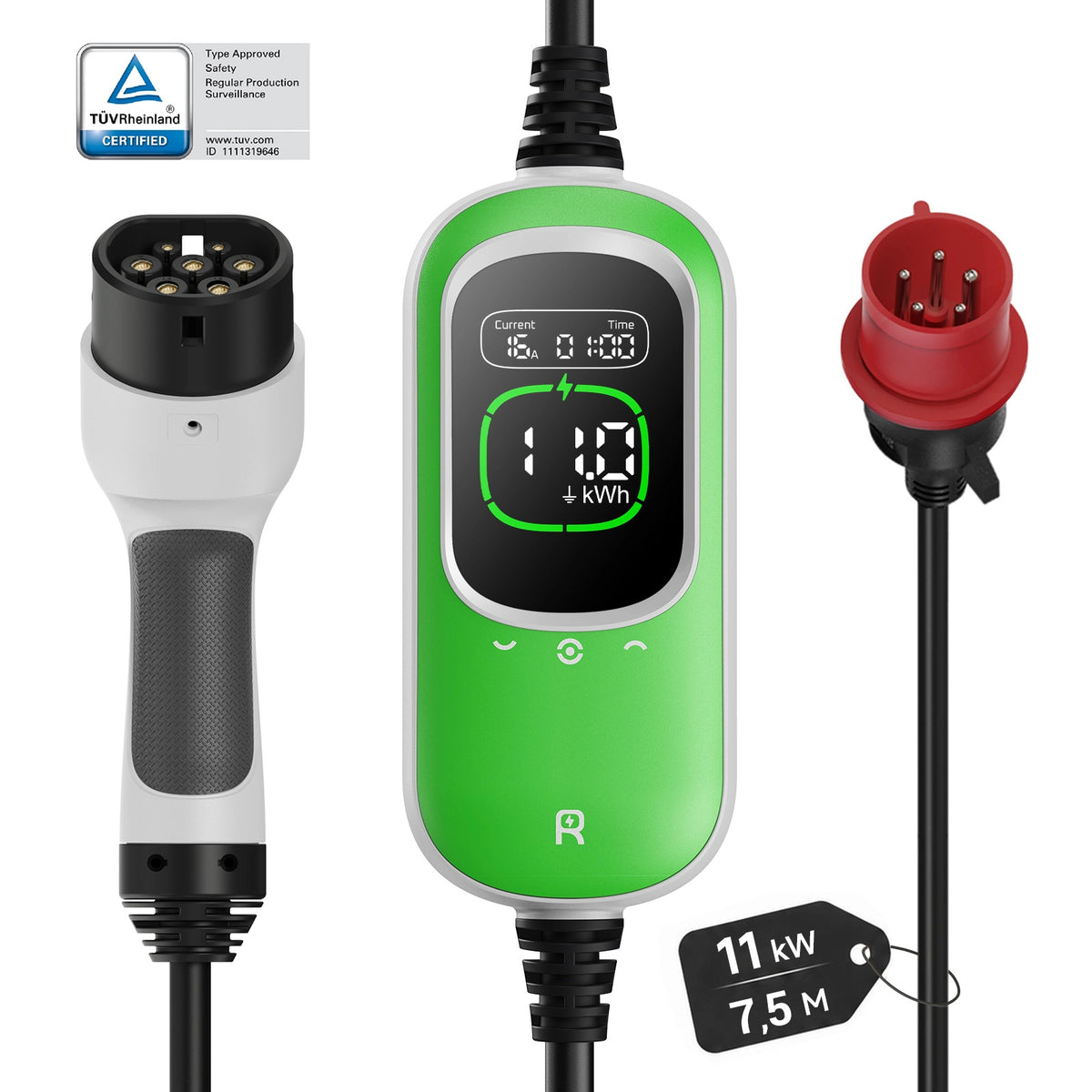

PC100-11K : Chargeur Portable pour Véhicules Électriques
Le PC100-11K est une station de charge mobile puissante et flexible, spécialement conçue pour les véhicules électriques et les hybrides rechargeables. Il est polyvalent et peut être utilisé à la maison, sur le lieu de travail ou en déplacement. Grâce à son design compact et à sa puissance de charge impressionnante de 11 kW, le PC100-11K est votre compagnon de charge fiable, garantissant une alimentation stable où que vous soyez.
Son design innovant à deux modes permet un transport facile, vous permettant de charger rapidement pendant vos déplacements. Alternativement, le PC100-11K peut être utilisé à la maison comme une wallbox fixe grâce à un support de montage spécial. Cette combinaison de flexibilité et de sécurité en fait la solution idéale pour divers besoins.

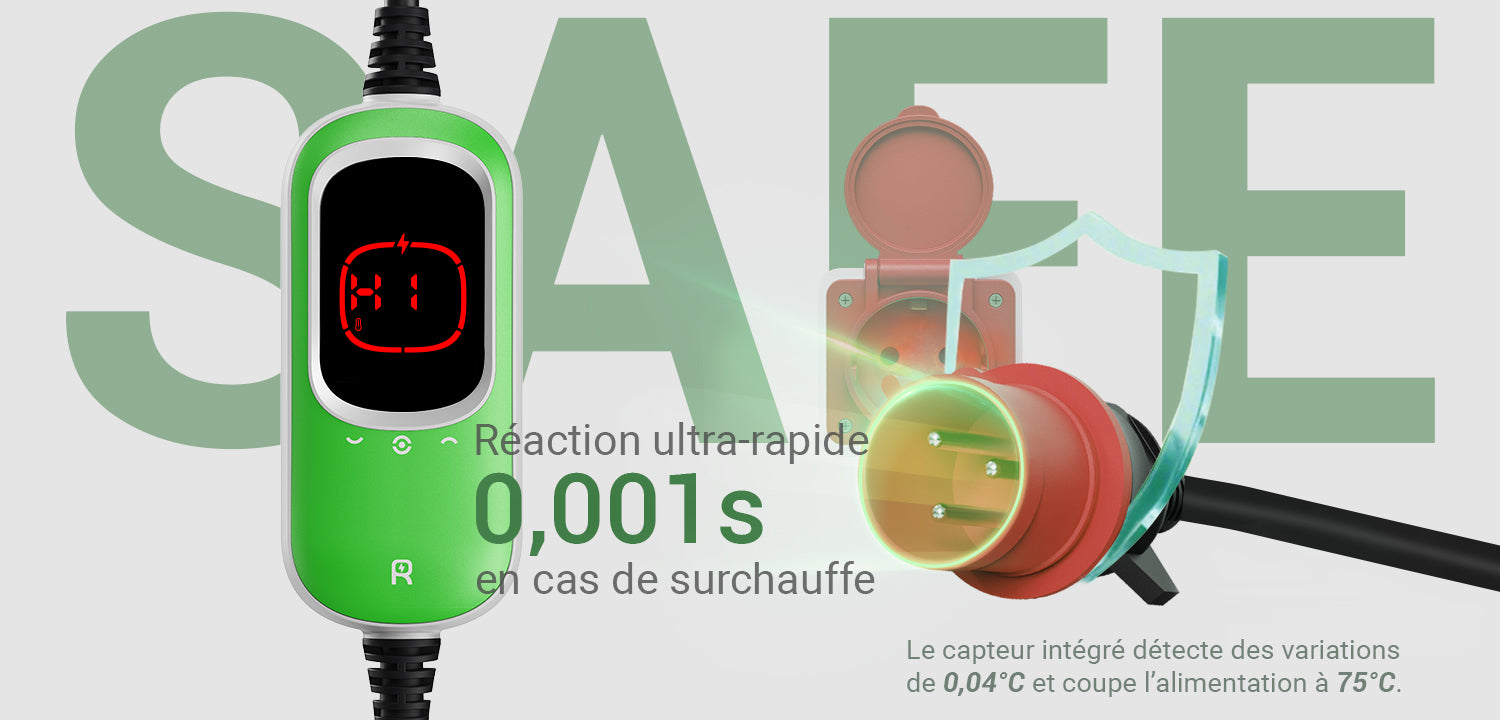

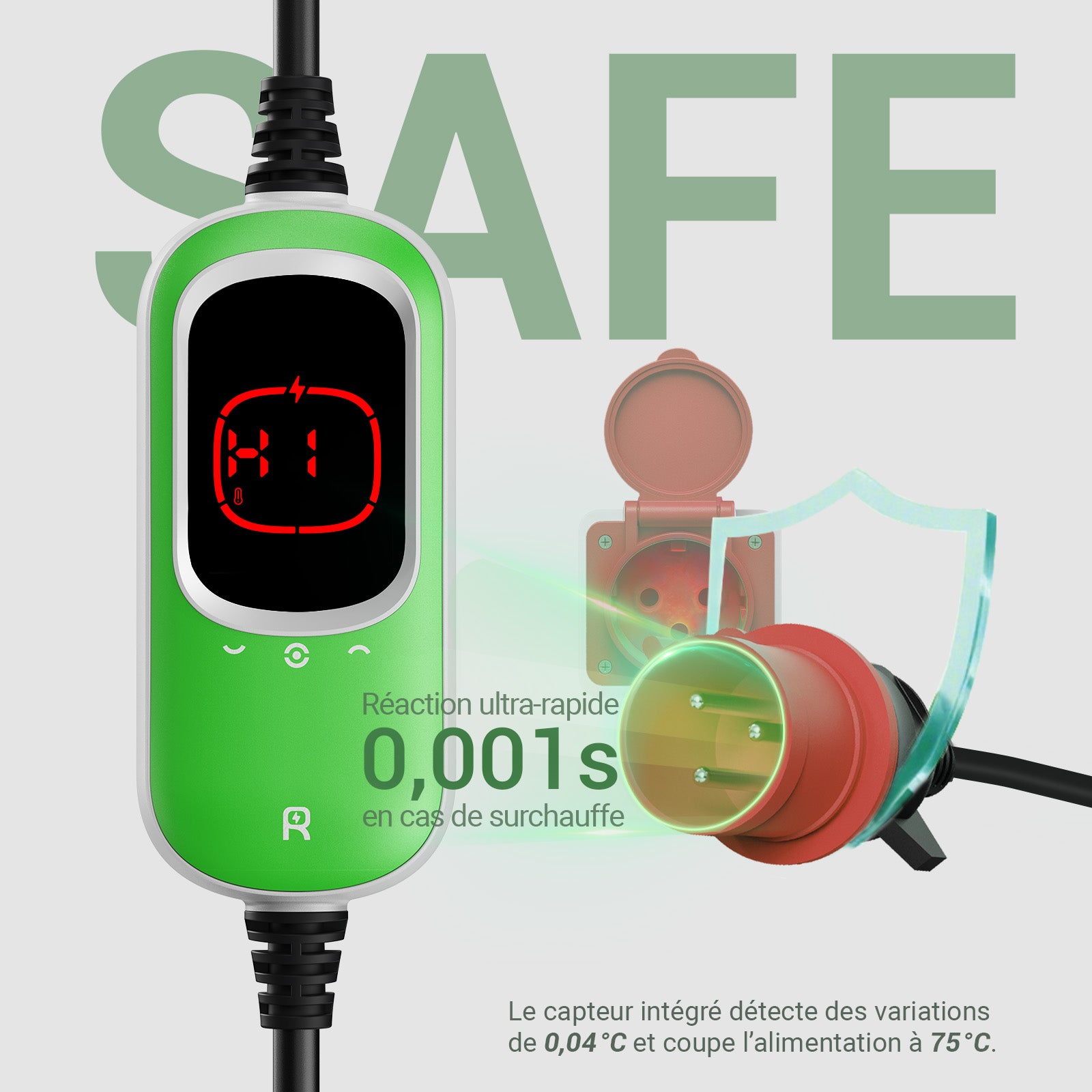

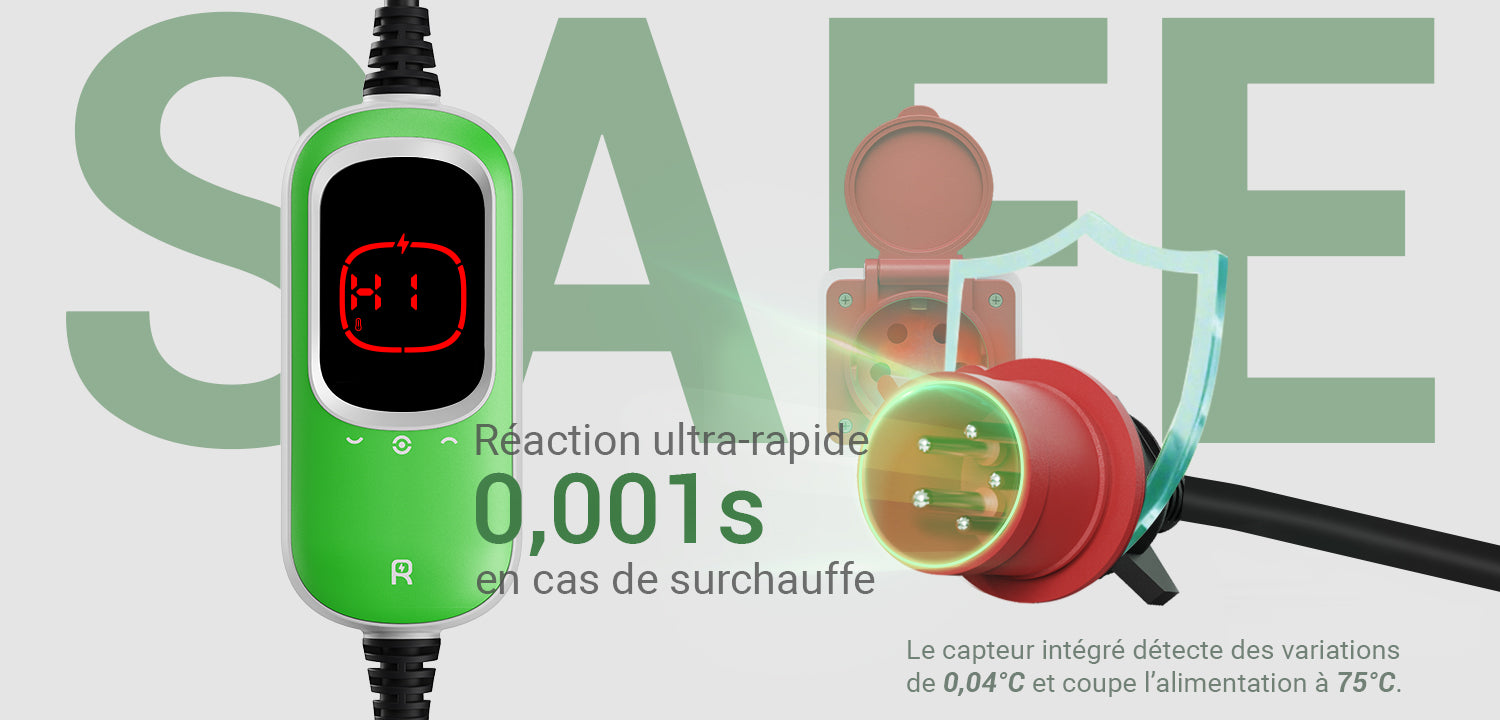

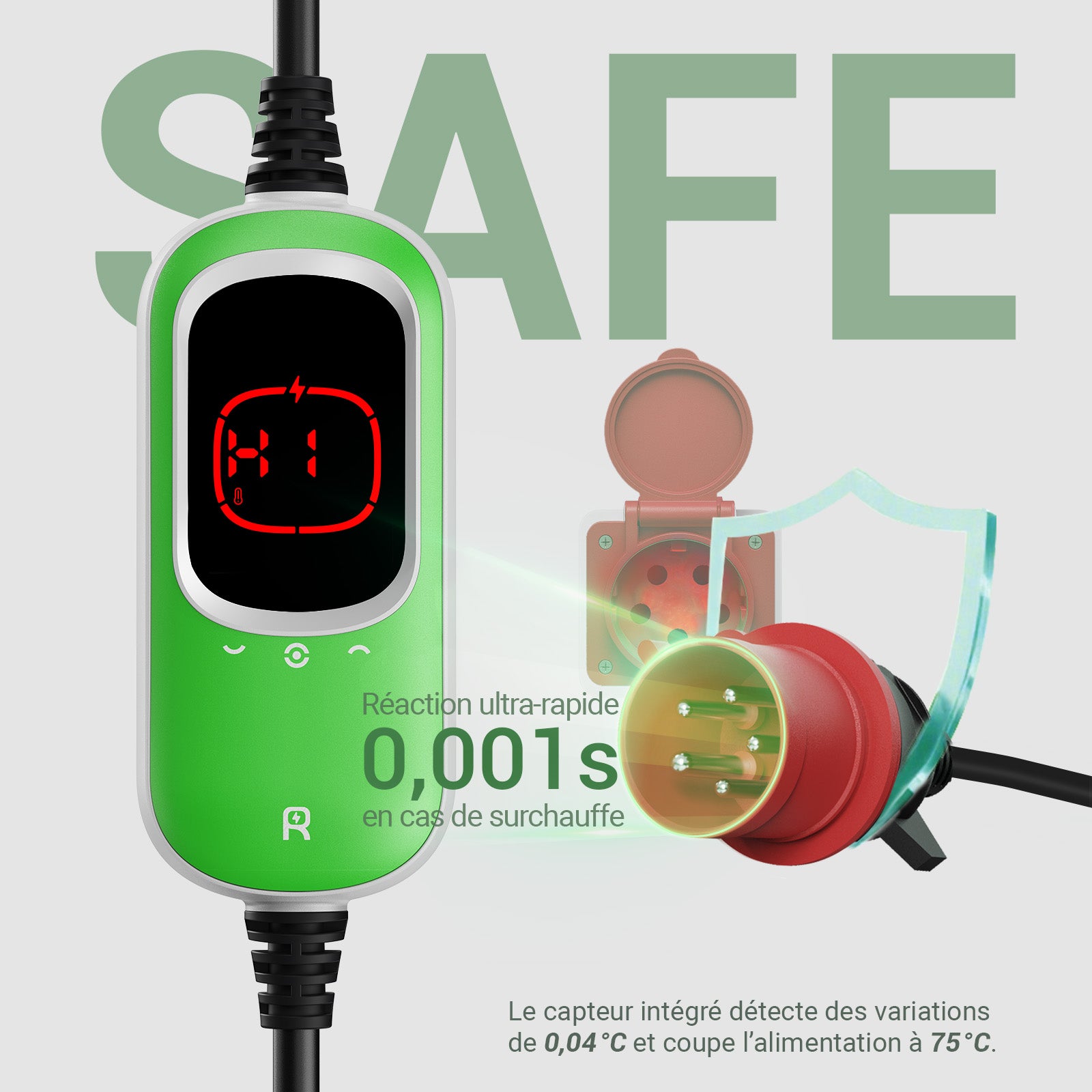

Sécurité de la charge grâce à la surveillance intelligente de la température
- Système de surveillance double : Surveille à la fois la température de la station de charge et celle de la prise CEE pour prévenir efficacement la surchauffe.
- Arrêt à 70°C : Arrête immédiatement le processus de charge si la température dépasse 70°C.
- Redémarrage à 60°C : Reprend le processus de charge une fois que la température est redescendue à un niveau sûr.
Protection RCD : Détection en temps réel des défauts de circuit et arrêt automatique
- Commutateur de protection double : Protection RCD de type A (30mA) et protection DC (6mA) intégrée pour une sécurité maximale.
- Détection des défauts en temps réel : Surveillance continue du circuit pendant le processus de charge.
- Arrêt automatique de sécurité : Arrête immédiatement le processus de charge en cas de détection de défauts de circuit.
Robuste et durable – Convient à tous les types de climat
- Design compact et robuste : Petit mais extrêmement résistant, idéal pour une utilisation polyvalente.
- Indice de protection IP65 : Résistant à la poussière et à l'eau, fiable pour une utilisation en intérieur comme en extérieur.
- Résistant à la pression : Peut supporter jusqu'à 2 tonnes de pression sans difficulté.
- Résistant aux températures : Fonctionne de manière fiable dans des températures extrêmes allant de -30°C à +50°C.
Chargé à 50 % en seulement 3 heures
- Puissance de charge élevée : Puissance de charge maximale de 11 kW pour une charge efficace.

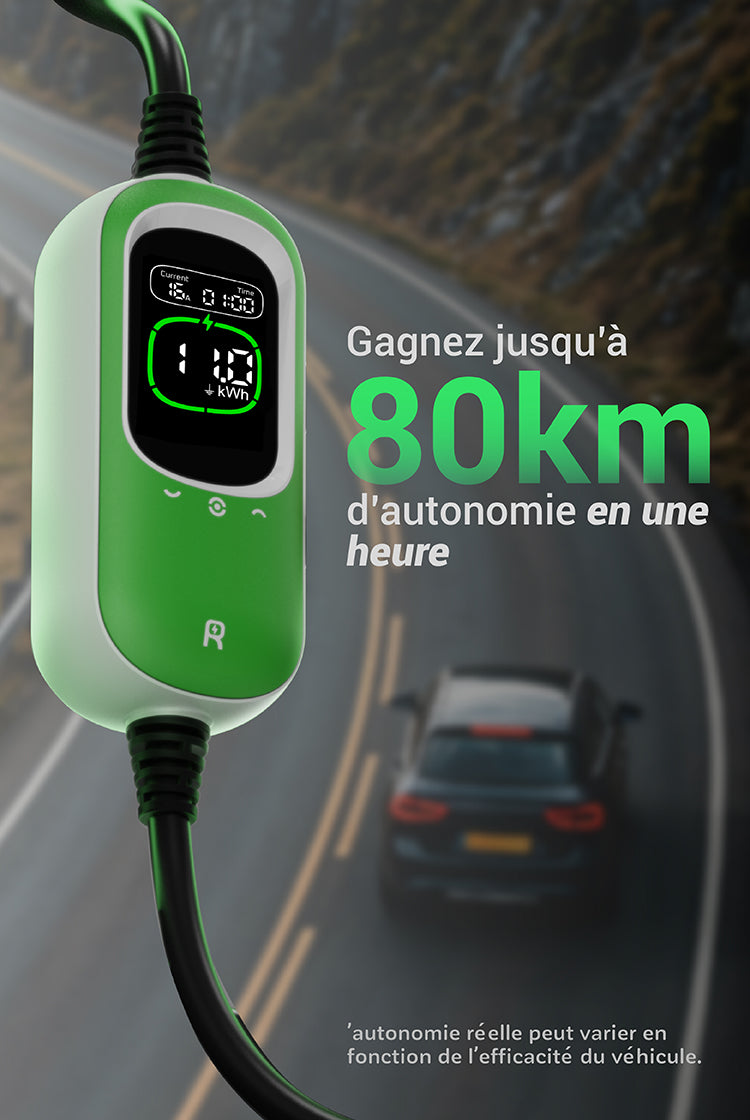

- Augmentation de l'autonomie : Jusqu'à 80 km d'autonomie par heure de charge (Exemple : Tesla Model 3 Long Range).
Portable pour une utilisation mobile ou fixe à la maison – Deux modes, flexibles selon vos besoins
- Design innovant : Offre des options d'utilisation flexibles pour divers scénarios de charge.
- Station de charge portable : Facile à transporter, parfaite pour les déplacements et les besoins de charge flexibles.
- Wallbox pratique : Facile à monter au mur avec un support spécial – idéale pour une utilisation à la maison.
Plug & Play – Sans souci et économique
- Pas d'installation nécessaire : Fonctionne sans installation professionnelle ni configuration supplémentaire.

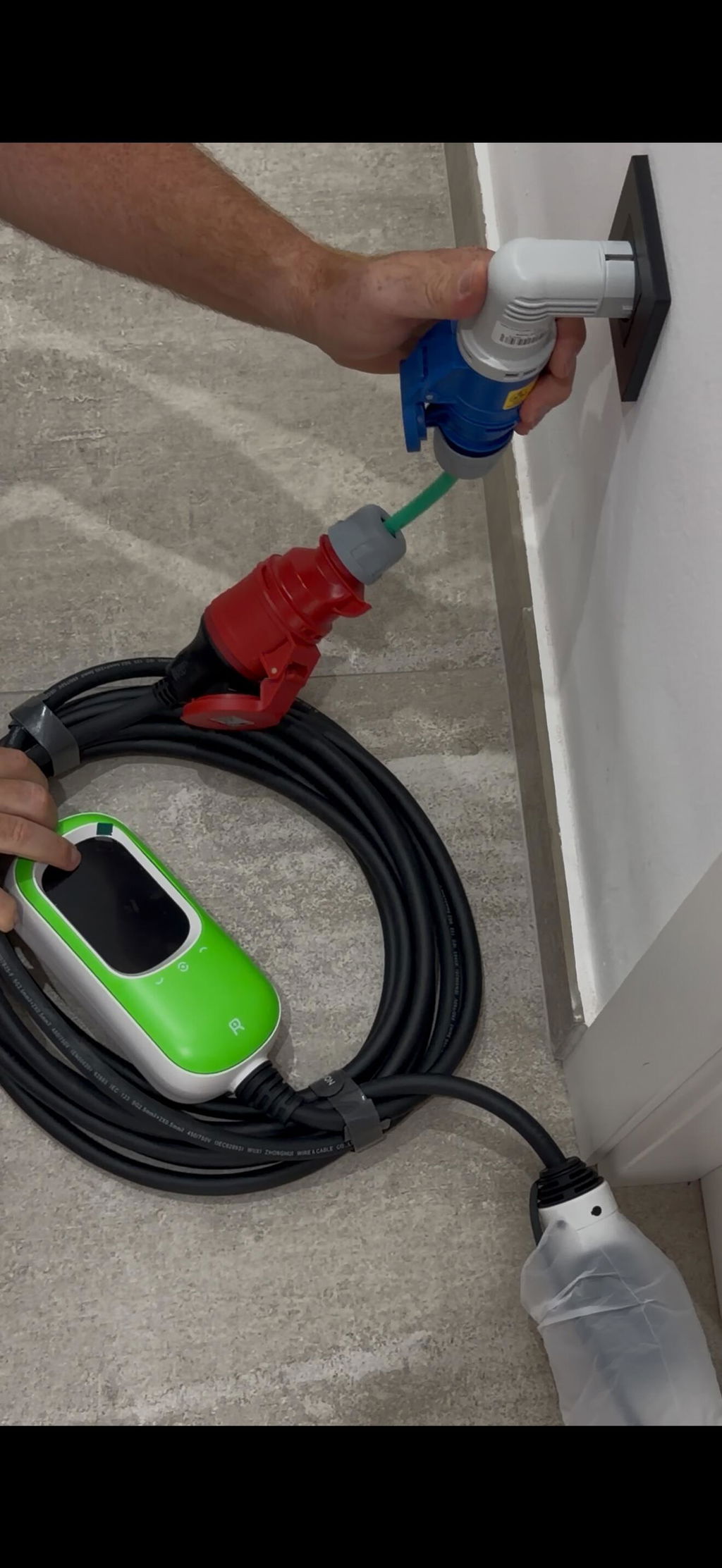

- Plug-and-Play : Branchez-le simplement dans une prise CEE 16 A et il est prêt à l'emploi.
- Économies : Économisez sur les frais d'installation et évitez les ajustements compliqués.

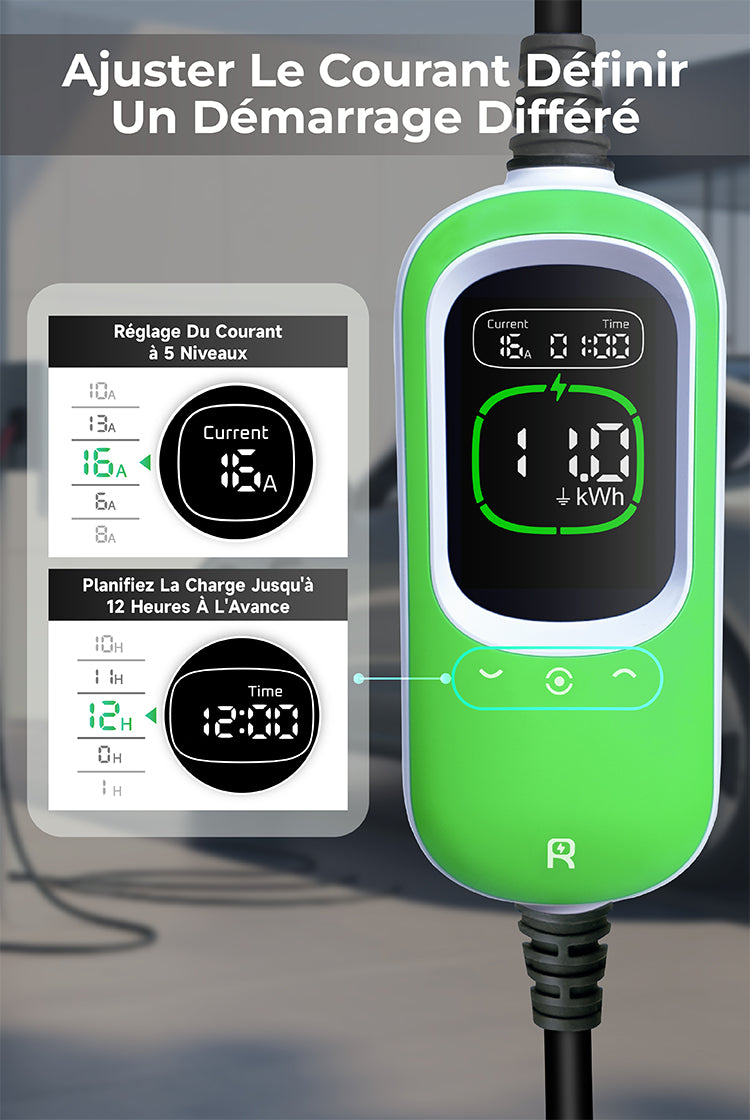

Contrôle facile du courant d'une simple pression sur un bouton
- Ajustement individuel de la charge : La puissance de charge peut être ajustée de manière flexible de 1,4 kW à 11 kW.
- Charge nocturne optimisée : Fonction de démarrage différé pour une charge économique pendant les heures creuses.
Consommation en veille de seulement 0,003 kWh
- Consommation minimale en veille : Seulement environ 3 W en veille pour une efficacité énergétique maximale.
- Consommation énergétique annuelle : Seulement 26,28 kWh en fonctionnement continu – comparable à un routeur Wi-Fi.
- Efficace et respectueux de l'environnement : Réduit les pertes d'énergie inutiles et préserve l'environnement.
Compatible avec 99 % des modèles de véhicules électriques sur le marché
- Compatibilité universelle : Prend en charge 99 % des véhicules électriques avec une prise de charge de type 2.
- Marques supportées : Volkswagen, Mercedes, BMW, Audi, Skoda, Opel, Seat, Hyundai, Ford, Kia, Renault, Dacia, Volvo, Fiat, Toyota, Tesla, Mini, Mazda, Peugeot, Citroën, Nissan, et bien d'autres.
Grand affichage pour une vue d'ensemble claire
- Informations en temps réel : Affiche en temps réel la tension, le courant, la puissance et l'énergie chargée.
- Facilité d'utilisation : Affichage facilement lisible pour un suivi confortable.
Puissance de Chargement
- Puissance Maximale de Chargement : 11 kW (16 A triphasé)
- Affichage de l'Ampérage et de l'État : Via l'affichage LED
- Ajustement de la Puissance de Chargement : En appuyant sur le bouton
- Puissance de chargement réglable entre 1,4 kW et 11 kW selon le nombre de phases du chargeur embarqué du véhicule (courant de charge ajustable de 6A à 16A)
Spécifications du Produit
- Wallbox Mobile/Station de Charge : IC-CPD, conforme à la norme EN IEC 62752:2016/A1:2020
- Dimensions : environ 21,2 x 9,4 x 6,5 cm
- Poids : environ 4,3 kg (emballage inclus)
- Connexion : Monophasé ou triphasé
- Tension Nominale : 230 - 240 V (monophasé) / 400 - 415 V (triphasé)
- Fréquence Nominale : 50 Hz
- Consommation en Veille : 3,1 W (LEDs éteintes)
Conditions Environnementales Permises
- Emplacement d'Installation : Utilisation intérieure et extérieure
- Température de Fonctionnement : -30 °C à + 50 °C
- Température de Stockage : -30 °C à + 65 °C
- Altitude : Maximum 2 000 m au-dessus du niveau de la mer
- Humidité Relative : Maximum 95% (non condensée)
- Résistance aux Chocs : IK10
Sécurité
- Module de protection DC intégré avec détection DC et détection AC supplémentaire (6mA DC, 30mA AC).
- Protection contre le vol : Verrouillage du câble de charge
- Tension d'Entrée : Vérification de la phase et de la tension
- Fonctions de Commutation : Vérification des fonctions de commutation
- Vérification de la Mise à Terre : Pour les réseaux TT, TN (vérification de mise à terre commutable pour les réseaux IT - mode Norvège)
- Capteur de Courant : Triphasé
- Capteurs de Température : Règlent le courant de charge en cas de surchauffe
- IP65 : Protection contre la saleté et l'eau, adaptée pour un fonctionnement continu en extérieur
FAQs
Les chargeurs Rheidon Tech sont-ils équipés d’un module de protection RCD (protection contre les défauts de courant continu) ?
Tous les chargeurs Rheidon Tech sont équipés d’un module de protection de type A + DC 6 mA avec surveillance du conducteur de protection.
Pourquoi le chargeur Rheidon Tech PC100 offre-t-il une expérience de charge plus sûre ? Quelles sont les fonctionnalités de sécurité spécifiques qu’il inclut ?
En plus des fonctionnalités de sécurité standard, le PC100 est équipé d’une surveillance de la température NTC à l’extrémité de la prise. Si des conditions de température anormales sont détectées, la charge s’arrêtera automatiquement et ne reprendra que lorsque la température aura baissé à un niveau sûr, assurant ainsi la protection de l’ensemble du système de charge.
Pourquoi le chargeur Rheidon Tech doit-il tester le circuit de mise à la terre ?
Dans des conditions d’installation réelles chez les clients, le réseau n’est pas toujours mis à la terre partout. En particulier dans les zones à exigences de sécurité élevées ou dans les régions de pergélisol, des transformateurs d’isolement sont utilisés pour éliminer le risque de choc électrique sur les équipements terminaux. Afin que les chargeurs Rheidon Tech fonctionnent dans ces zones, la détection de la terre peut être désactivée. Cela convient également aux réseaux où la mise à terre ne peut pas être détectée (par exemple en Norvège).
Quel câble de connexion (section de fil) dois-je utiliser avec le chargeur Rheidon Tech ?
Un disjoncteur miniature (MCB) protège votre câblage en coupant automatiquement le circuit lorsque le courant dépasse un seuil, empêchant ainsi la surchauffe ou les dommages. Les tailles de câbles recommandées pour le chargeur Rheidon Tech dépendent du courant maximal et de la méthode d’installation :
Pour un courant maximal de 32 A :
• 6 mm² : Câbles en surface (non encastrés dans les murs).
• 6-10 mm² : Câbles installés dans des conduits.
• 10 mm² : Câbles encastrés dans des murs isolés.
Pour un courant maximal de 16 A :
• 2,5 mm² : Câbles en surface.
• 4 mm² : Câbles installés dans des conduits.
• 10 mm² : Câbles encastrés dans des murs isolés.
Notes importantes :
• La taille finale du câble doit être déterminée par un électricien qualifié, en tenant compte des conditions spécifiques d’installation.
• Les électriciens doivent également prendre en compte le facteur de simultanéité, qui suppose que le câble fonctionne en pleine charge en continu. Ce facteur est essentiel pour une dimension correcte du câble.
Comment définir les paramètres de charge pour les véhicules électriques ? Pourquoi la vitesse de charge varie-t-elle ?
Pour le chargeur Rheidon Tech 22 kW, le chargeur vous permet de définir le courant entre 6 A et 32 A.
Pour le chargeur Rheidon Tech 3.6 kW et 11 kW, le chargeur vous permet de définir le courant entre 6 A et 16 A.
Vous pouvez également réduire la puissance si nécessaire.
Pour utiliser le chargeur à pleine puissance :
Le chargeur 22 kW nécessite un fusible de 32 A.
Le chargeur 3.6 kW et 11 kW nécessite un fusible de 16 A.
Remarques importantes :
Le chargeur embarqué (OBC) du véhicule joue un rôle crucial dans la détermination de la vitesse maximale de charge, car différents véhicules supportent des taux de charge AC variables.
Un courant plus élevé (plus d’ampères) permet une charge plus rapide.
Un courant plus faible offre une charge plus efficace, aidant à prolonger la durée de vie de la batterie et à stabiliser le réseau électrique.
Veuillez noter que le véhicule peut limiter la puissance de charge réelle, ce qui signifie qu’elle pourrait être inférieure à la capacité maximale du chargeur.
Pour plus d’informations sur les facteurs affectant la vitesse de charge des VE, n’hésitez pas à consulter notre blog.
